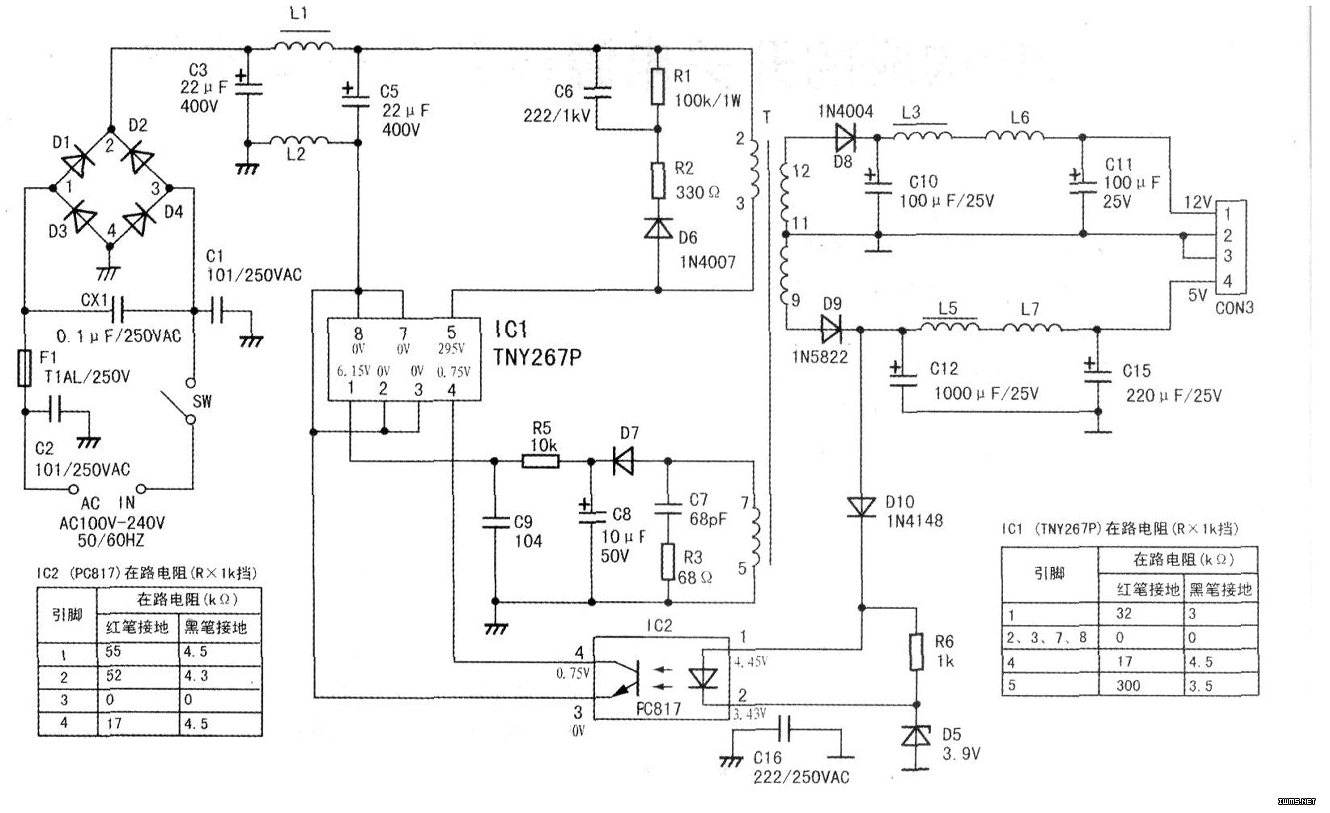

德赛数码龙mini53迷你型DVD机的开关电源就是以最新微型单片开关电源集成电路TNY267P为核心的。其电源原理电路实绘如图所示，下面对该电路作简要分析。

　　1．电源启动及输出
　　
　　AC220V交流电经电源开关SW、保险管F1及高频滤波电路C1、C2、CX1滤除市电中的高频干扰信号后，经D1-D4整流和c3、C5、L1、L2滤波，在C3、C5两端形成约300V的直流电压。该电压经开关变压器T(2)-(3)绕组加到IC1(TNY267P)(5)脚，在IC1的内部分为两路：一路直接加到功率MOSFET开关管漏极；另一路通过内部5．8V稳压器对IC1的(1)脚外接电容C9充电。随着充电的进行，(1)脚电压上升，当其上升到5．8V时，内部各功能电路开始正常工作，振荡器起振，产生两个信号：一个是决定每个周期起始时间的时钟信号(CLOCK)；另一个是65％的最大占空比信号(DCmax)。

　　在每个时钟周期的开始时刻(时钟信号的上升沿)，对EN／UV端进行检测取样，判断输出电压的高低或负载的轻重。根据取样结果来决定开关管是否跳过一个时钟周期或多个周期。当电路满负荷工作时，功率MOSFET开关管在所有时钟周期几乎都是导通的，当负载减轻时功率MOSFET开关管要跳过一些时钟周期，中等负载时会跳过更多一些时钟周期，负载很轻时要跳过绝大部分时钟周期．仅在小部分时钟周期内导通，从而保持输出电压稳定。若：EN／Uv端为高电平，则开关管导通。若．EN／1Jv端为低电平，则开关管截止。电路起振后，开关变压器T各绕组产生高频脉冲电压，其中(7)-(5)绕组产生的感应脉冲电压经D7整流、C8滤波及R5限流后所得到的直流电压为IC1(1)脚供电，并通过6．3V电压钳位电路将(1)脚钳位在约6．1V。当(1)脚电压低于4．8V时，开关管将截止，起到欠压保护作用。

　　T的次级(12)-(11)绕组上的脉冲电压经D8整流及C10、L3、L6、C11滤波后，输出+12V直流电压。(9)—(11)绕组上的脉冲电压经D9整流及C12、L5、L7、C15滤波后，输出+5V直流电压。

　　2，稳压过程
　　
　　稳压电路主要由IC1、光电耦合器IC2(PC817)、基准电路D5(3．9V)组成。稳压过程如下：当因某种原因导致输出电压升高时，+5V输出电压也会升高，因D10的正向压降、Ic2中发光二极管(1)、(2)脚两端电压以及稳压二极管D5的稳压值三者之和等于5V，而I)10的正向压降和D5的稳压值为定值，所以当+5V输出电压升高时，IC2中发光二极管两端电压也升高，发光增强，光敏三极管导通增强，内阻减小，Ic1的(4)脚电压降低，IC1内部电路对(4)脚电压进行取样，判定(4)脚为低电平，通过内部电路使MOSFET功率开关管截止，通过减少占空比使输出电压降低，达到稳压的目的。若输出电压降低时其稳压控制过程与上述过程相反。

　　3，保护电路
　　
　　(1)欠压保护当输入电压过低时，开关变压器(7)一(5)绕组上的感应脉冲电压幅度也将随着降低，经D7整流、C8滤波、R5限流后加到Ic1的(1)脚电压也相应降低。当(1)脚电压低于4.8V时，IC1内部欠压保护电路启动，使MOSFET功率开关管截止，起到欠压保护的目的。一旦出现欠压保护，只有当（1）脚电压回升到5．8V时，在IC1内部自动重启电路作用下MOSFET功率开关管才能重新恢复正常工作。

　　(2)过流保护当负载过重或短路时，流过MOSFET功率开关管漏极电流将超过极限电流，此时IC1内部过电流比较器动作，MOSFET功率开关管被关断，实现过流保护。

　　(3)过热保护IC1内部集成有过热保护电路，当芯片结温为135℃时，过热保护电路启动，MOSFET功率开关管截止，实现过热保护。

　　MOSFET功率开关管截止后，芯片结温下降，当下降到70℃时，在自动重启电路的作用下，MOSFET功率开关管将重新恢复正常工作。

　　另外，由C6、R1、R2、D6组成MOSFET功率开关管漏极尖峰脉冲吸收电路，用来吸收MOSFET功率开关管在导通、截止的转换过程中开关变压器初级产生的尖峰脉冲，保护MOSFET功率开关管不被击穿。
