2 系统设计架构及流程

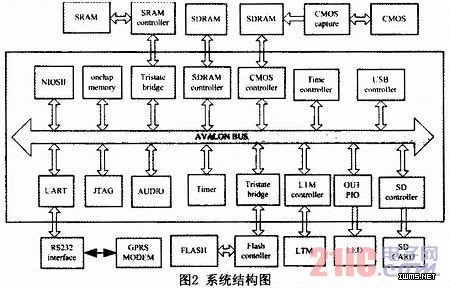

    系统基于Avalon总线，采用软硬件协同设计的方式。图像采集、对触摸屏的配置和系统时钟等采用硬件方式实现，其他模块利用SOPC进行定制，完成整个系统的搭建。系统架构图如图2所示。

    设计基于NIOSⅡ处理器，软件采集发送功能设计流程如图3所示。总体设计上，软件可以分为采集发送部分和系统主菜单，并且设计上充分考虑了用户的需求，增加了诸如语音报时、电子时钟、定时播放等功能。

3 系统设计实现
    系统的功能模块主要包括以下四个部分：图像采集与压缩；音频采集和播放；彩信传输；触摸屏驱动及显示。
