摘要：设计并实现了基于DSP视频处理系统的CF卡FAT文件系统。该系统能在DM642平台上，以CF卡为存储介质对视频数据进行实时存储，存储格式为FAT16文件系统；并与PC机兼容通过PC机对写入CF卡的视频文件进行各种基本操作。
关键词：DSP视频系统；CF卡；FAT16文件系统；实时存储

    引言
    随着DSP系统在视频处理领域中越来越广泛的应用，其应用功能也在拓展。视频存储是DSP系统中不可或缺的功能，如何对经过处理后的视频数据进行灵活的存储是目前DSP系统应用开发领域面临的问题之一。
    在存储介质的选择中，CF卡以其容量大、功耗低、体积小等优点成为目前主流的存储介质之一，被广泛应用于数据采集等领域。为了能方便地在CF卡上进行数据存储，需要在DSP系统中设计CF卡上的FAT文件系统。当DSP系统应用于视频处理时，视频处理是以帧为单位的，需要对每帧数据进行实时存储。这就要求更复杂的FAT文件系统设计。
    本文在DM642视频处理系统上，以CCS为开发平台，对经过压缩后的视频数据利用线程间SCOM通信，实时地存储到CF卡中，存储格式采用FAT16文件系统，并实现与PC机操作的兼容。

1 DSP视频系统CF卡FAT文件系统设计
1．1 DSP系统模块框架

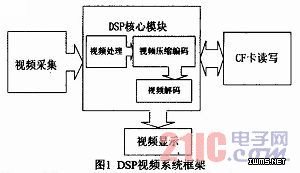

    本文所涉及到的DSP视频处理系统的框架示意图如图1所示。

    摄像头采集视频，通过DS进行各种处理，压缩编码后，存储到CF卡中。系统软件构架包括视频采集线程、视频处理线程、视频压缩编码线程、CF卡读／写线程、视频压缩解码线程、视频显示线程。
1．2 FAT文件系统
    FAT16文件系统包括DBR(DOS BOOT RECORD)扇区、FAT表和FAT表备份、根目录和数据区。DBK扇区是引导记录区，占用分区的第0个扇区，512个字节。根目录用于存储文件的目录项。FAT文件系统在存储文件时将数据区以簇为单位划分，簇大小由数据区大小决定。文件在数据区的存储情况都会在FAT表中体现出来。FAT表偏移位置对应了数据区中的所有簇的序号，起始簇号是2。若一个文件占用了若干个簇，被占用的簇的序号对应的FAT表的位置会做出相应的标识。
1．3 SCOM通信
    SCOM通信是RF5结构中线程之间数据通信的方式。RF5结构包含了四个处理部件：标准算法、单元、通道、和线程。这四个部件位于不同的层次，处理部件之间可以进行数据的通信。RF5中的数据通信包括线程级通信和单元级通信。其通信机理为使用结构体进行信息传递。
    线程级通信中就利用SCOM通信来实现，即发送SCOM消息。SCOM消息是用户定义的一个数据结构，用于任务之间交换信息。为实现信息传递，某个任务申请一定大小的数据缓冲区，以供其他任务读／写数据。
1．4 FAT16文件系统设计

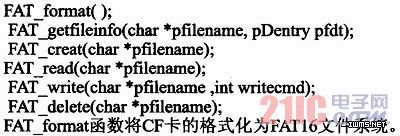

    针对图1中DSP视频处理系统系统，本文设计了基本的文件操作：
