基于PXIE总线的高速CCD数字图像采集系统设计
来源:本站整理  作者:佚名  2011-08-18 08:01:53



    2 关键模块设计
    2.1 Camera Link接口设计
    根据系统功能要求,Camera Link接口设计包括3个部分,即为视频数据信号接口设计,控制信号接口设计,串行通信命令接口设计。
    2.1.1 视频数据信号的接口设计

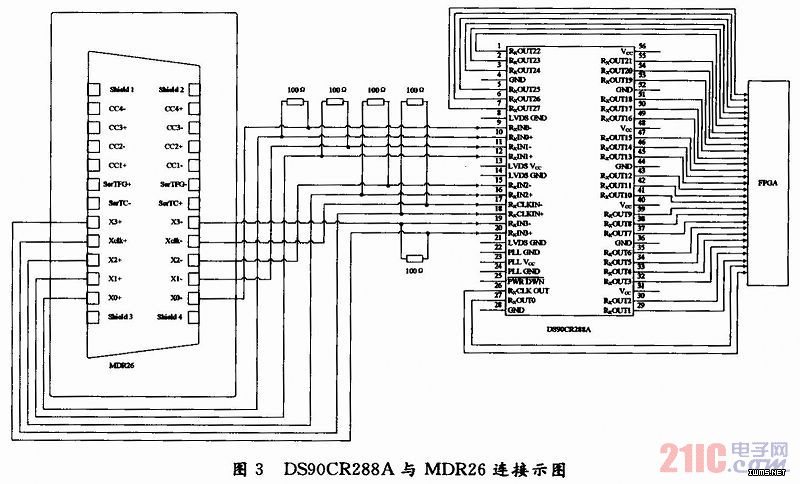

    视频数据信号为FVAI,LVAL,DVAL和SP,它们分别是帧允许信号、行允许信号、数据允许信号和保留信号,4路均为LVDS数据信号,外加1对LVDS时钟信号,在此采用了National SEMIconductor公司的DS90CR288A芯片,将5路LVDS信号转换为28路数据信号。具体连接图如图3所示。



2.1.2 控制信号接口设计

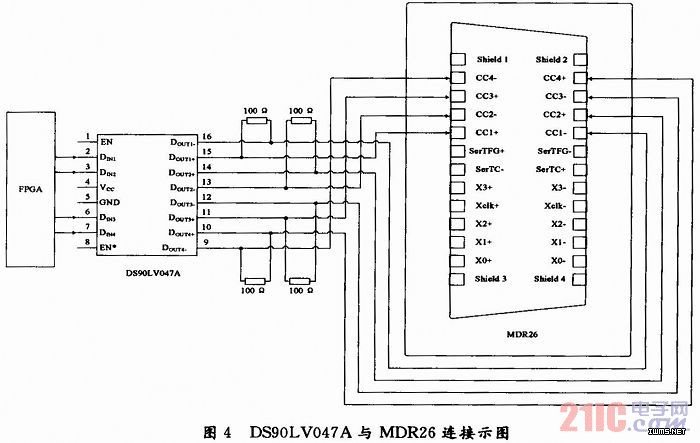

    相机控制信号CC1,CC2,CC3,CC4为4路LVDS信号,为节省布线空间,FPGA发出的控制信号均为单端信号,因此采用National SemICon-ductor公司的DS90LV047A芯片将采集卡发出的单端COMS控制信号转化为LVDS信号,完成对CCD相机的控制。图4为DS90LV047A与MDR26的连接。


上一页  [1] [2] [3] [4]  下一页
