一种24V直流电机驱动器设计
来源:本站整理  作者:佚名  2011-08-18 14:51:16



  为防止瞬时输入电压过大, 在电源入口放置稳压芯片7818, 再经过瞬态二极管的降压, 最后进入DC /DC芯片, 得到两路电压15 V 和9 V, 电感L 1 和L2 的作用是组成 LC滤波网络, 可以进一步减少输入输出纹波, 利用这两路电压经过三端稳压芯片78L05就可以得到需要的5 V和+ 5 V 两路电源系统, 分别给单片机控制电路和驱动电路供电。

系统的电源电路设计



图3 系统的电源电路设计

  2.3 驱动电路

  由于功率MOSFET 是压控元件, 具有输入阻抗大、开关速度快、无二次击穿现象等特点, 满足高速开关动作需求, 因此采用IR 公司的场效应管IRF9540和IRF540构成H 桥电路的桥臂。H 桥电路中的4个功率MOSFET 分别采用n沟道型和p沟道型, 设计的电路原理, 如图4所示。

  数字电平上下跳变时, 集成电路耗电发生突变,引起电源产生毛刺。数字电路越复杂, 数据速率越高, 累计的电流跳变越强烈, 高频分量越丰富, 而普通印刷电路板不能完全吸收逻辑电平跳变产生的电压毛刺, 这种噪声会严重干扰电路。为了实现模拟电路和数字电路的隔离, 提高信噪比, 有效的抑制噪声对模拟电路的干扰, 在PWM 信号从控制系统引出之后, 需要经过光电隔离, 才能送入驱动电路。在不影响驱动器整体性能的前提下, 使用TLP521- 1光电耦合器, 主要考虑的是价格因素。

  运放2902在电路中用作比较器, 把输入逻辑信号同基准电压比较, 转换成接近功率电源电压幅度的方波信号。运放的输入电压范围不能接近负电源电压, 否则会出错。因此在运放输入端增加了防止电压范围溢出的二极管D 13。输入端的电阻R 50用于限流,R66用于在输入悬空时把输入端降为低电平。

  当运放2902 输出端为低电平时, 三极管Q25截止, 场效应管Q23导通。三极管Q16导通, 场效应管Q19截止, 输出为高电平。当运放输出端为高电平时,三极管Q25导通, 场效应管Q23截止。三极管Q16截止, 场效应管Q19导通, 输出为低电平。

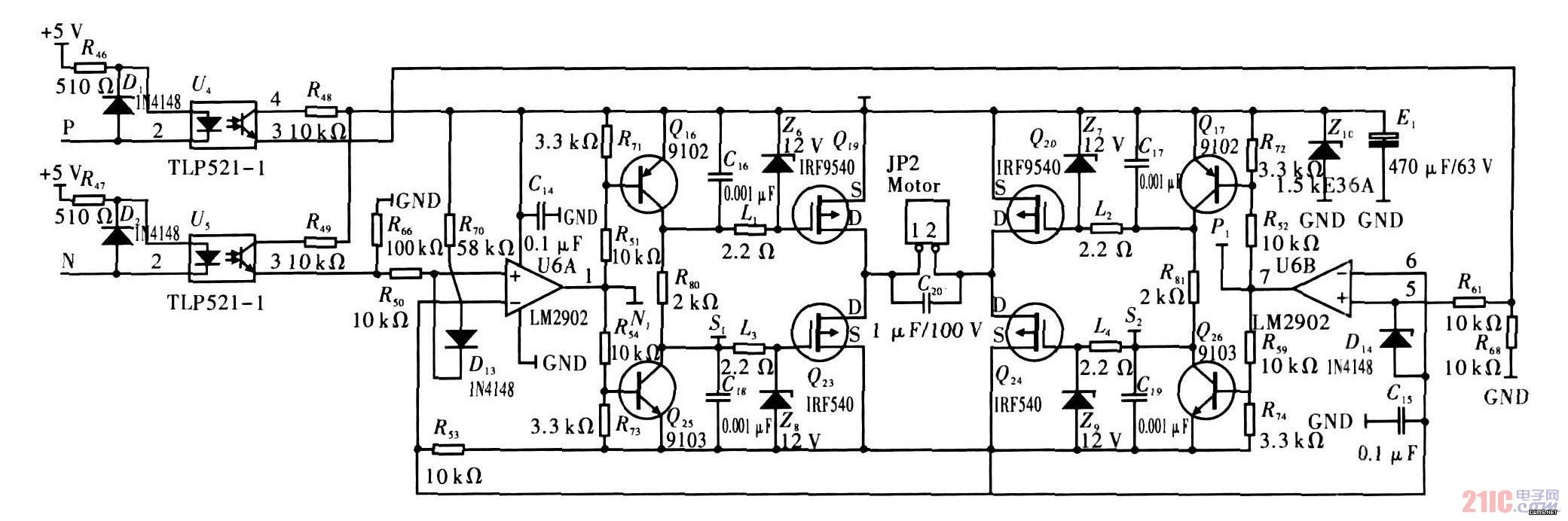

基于MOSFET的驱动电路设计

图4 基于MOSFET的驱动电路设计

上一页  [1] [2] [3] [4]  下一页
