1  引言

　　LED显示屏是八十年代后期在全球迅速发展起来的新型信息显示媒体，应用越来越广泛。ATMEGA16L单片机是一款基于AVRRISC的、低功耗CMOS8位单片机，具有16K字节的自编程FLASH,512字节的EEPROM,1K字节的SRAM,通过AVR单片机来控制LED的显示，结构简单，应用灵活，并且易于扩展。

　　2  系统设计原理

　　2.1 编码设计

　　编码设计有两个过程：字库提取以及字模编码转换。字库的提取涉及到的两个字库文件，一个为ASC16,专门存放ASCII编码；另一个为HzK16,专门存放汉字字库编码。要提取字库，首先要对它进行初始化，即打开字库。然后根据一个字符提取它相应的编码。首先取出字符的内码后（注意区分单字节和双字节的内码），接着通过内码得到该字符对应的字模的编码在ASCII或HZK16内的偏移量，最后就可以根据这个地址在文件中的偏移位置找到相应的字模编码，我们可以通过这个公式来计算：

　　在ASCII中，偏移量=（内码的低地址）*16,

      在HZK16中，偏移量=（（内码的高地址-161）*94+（内码的低地址-161））*32。

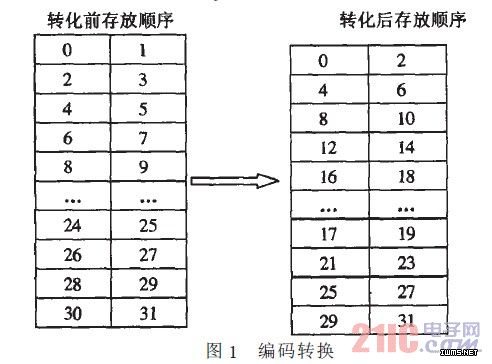

　　此时得到的字模编码不是最终所要的编码（单字节数据如英文是按8*16点阵来显示，而双字节数据时如汉字是按16*16点阵来显示的）。这里统一使用8*16点阵，这就需要对其转换。下图左表格表示的是汉字编码在字库内存放顺序，右表格表示的是经过转换过后的编码存放顺序。编码转换过程如图1所示：
