开关管、二极管、LC 电路构成开关稳压电源。用PWM方式控制的开关电源可以减小功耗,同时便于进行数字化控制,但母线的纹波系数相对较大。PWM控制电路如图2 所示。

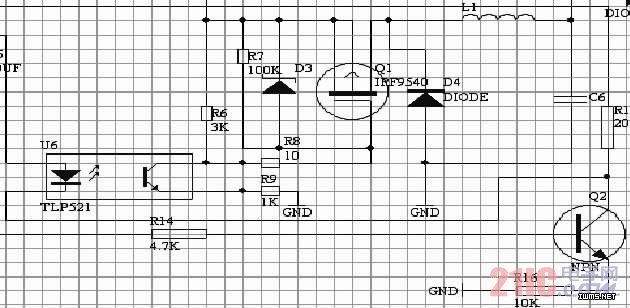

图2 PWM控制电路
3 电池充电原理
锂离子电池在充电或放电过程中若发生过充、过放或过流时,会造成电池的损坏或降低使用寿命,图3 为锂电池的充电曲线,共分三个阶段:预充状态、恒流充电和恒压充电阶段。
以800mAh 容量的电池为例,其终止充电电压为4.2V。用1/10C(约80mA)的电池进行恒流预充,当电池端电压达到低压门限V(min)后,以800mA(充电率为1C)恒流充电,开始时电池电压以较大的斜率升压,当电池电压接近4.2V 时,改成4.2V恒压充电,电流渐降,电压变化不大,到充电电流降为1/10C(约80mA)时,认为接近充满,可以终止充电。

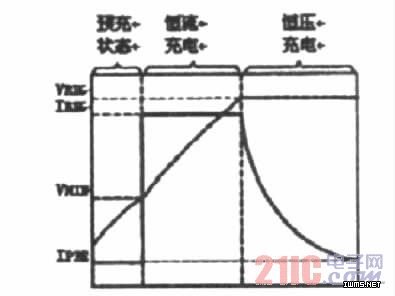

图3 手机电池充电曲线
4 寻找太阳能最大输出功率点
在寻找最大功率点时,我们采用比较方式来实现,具体的做法是:首先采集太阳能电池板的输出电压和电流,计算出此时的功率,然后继续采集。如图4 所示。在图4 中,C 点与B 点比较,如比B 点大或相等时,就给一个正号权位;如比B 点小时,就给一个负号权位。而A 点如比B 点大或相等时,就给一个负号权位;如A 点比B 点小时,就给一个正号权位。当三点比较完之后,如有两个正号权位则属正斜率,应当增大输出电压,提高输出功率;如有两个负号权位则属负斜率,应当减小输出电压,提高输出功率;如权位为零即为一正一负表示达到顶点,不做任何变动。在A、B、C 三点的功率值的取法为先取B点的功率为立足点,那么先读取C 点功率,再从C 点返回读取A 点功率。连续检测三点的功率值并比较其大小再计算出权位值,经由权位值来判定立足点要往C 点移动、A 点移动、或不移动。此种方法虽然运算时间比传统的扰动观察法较慢达到最大功率点以及在日照量快速变化下无法达到最大功率点,但可以降低传统扰动观察法中不明的干扰及判断错误而造成的功率损失,就整个控制效果而言是可以接受。
