触摸式防盗报警电路(三)
来源:本站整理  作者:佚名  2011-08-19 08:24:34

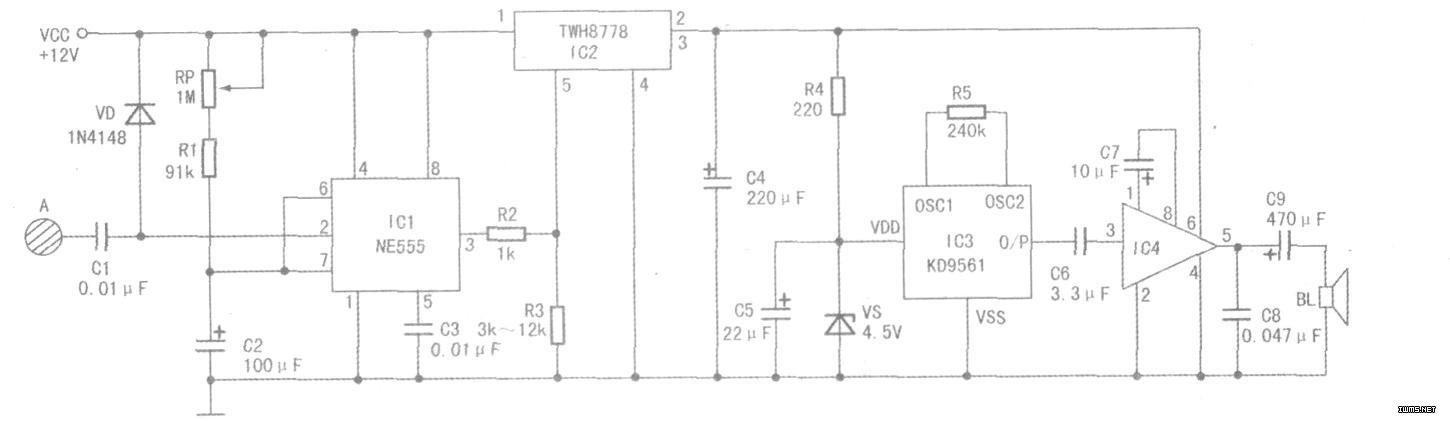

  如图所示,触摸电极A、C1和VD组成触发电路;IC1(NE555)、R1、C1、C3和电位器RP组成单稳态触发器;IC2、R2、R3和C4组成电子开关电路。

  当无人触摸电极A时,IC1(3)脚输出低电平,IC2处于关断状态,由IC3、IC4及其外围元件组成的音放电路与音频功率放大电路因无工作电压而不工作,扬声器不发声。

  当有人触摸电极A时,IC1(2)脚产生负脉冲信号,单稳态触发器翻转。IC1(3)脚输出高电乎.经R2、R3分压后加到IC2(5)脚,IC2内部的电子开关导通,IC3、IC4得电工作,Ic3的O/P端输出音效信号,经IC4功率放大后驱动扬声器发声。

  调整RP的阻值,可改变报警状态的持续时间。

触摸式防盗报警电路
