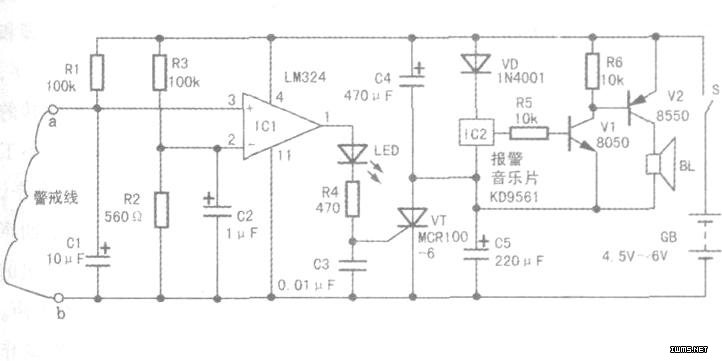

如图所示，电阻R1-R3、C1、C2组成桥式检测电路；IC1(LM324)、R4和单向可控硅VT组成报警控制电路；IC2、R5、R6及晶体管V1、V2组成音频放大电路。

　　图中的警戒线由漆包线连接，导线的长度可根据设防的范围确定。正常情况下，因a、b端被导线短接，IC1(3)脚(同相输入端)为低电平，IC1(1)脚(输出端)由高电平变为低电平，发光二极管(LED)不发光，可控硅VT处于关断状态，音频放大电路不工作；当a、b端间的导线被切断时，IC1(3)脚变为高电平，且电压值高于其(2)脚电压，IC1(1)脚输出高电平，LED发光，VT触发导通，音频电路工作，扬声器发出报警音。
