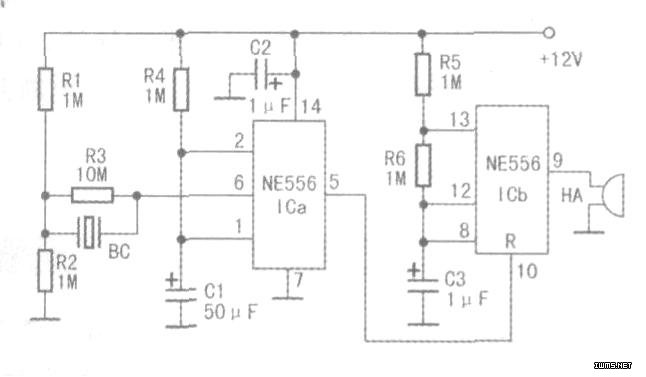

如图所示，双时基集成电路NE556(或CD7556)内部一个时基电路ICa及其外围元件组成单稳态触发电路。当无振动声响时．ICa(5)脚输出低电平，由Icb内部的时基电路及R5、R6、c3组成的高频振荡器处于停振状态，压电陶瓷蜂鸣器HA不发声；有振动声响时，振动传感器BC因受外界振动而发生形变，输出一触发脉冲至ICa(6)脚，ICa内的单稳态触发器翻转，ICa(5)脚输出高电平，由ICa及其外围元件组成的高频振荡器工作．ICa(9)脚输出2kHz的高频信号，蜂鸣器发声。
