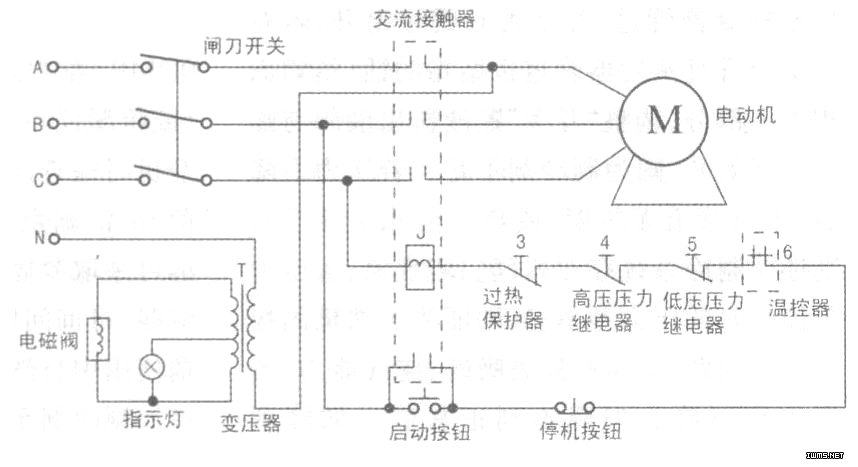

大型冷柜大多采用三相异步电动机，电路结构与普通三相电动机控制电路几乎相同。2F4．8机组配用1．1kW电动机，2F6．3机组配用．3kW电动机，电路结构如下图所示。

　　下面介绍各控制元件。

　　1．闸刀开关
　　
　　闸刀开关是380V电源的总开关。上面装有三根保险丝，起过流保护作用。用万用表交流电压挡测量A、B、C三根火线之间的电压，正常值为380V。A、B、C三根火线与零线N之间的电压，正常值每相均为220V(也叫照明市电)。测量时应注意安全，防止触电。

　　2．交流接触器
　　
　　也叫磁力自动开关，其内部有磁力线圈，分380V与220V两类。磁力线圈引出两根线分别固定在接触器对角线两边，接通电源时磁力开关动作(吸合)。磁力开关上有许多触点，分常开(不通)与常闭(相通)两部分。常开触点常见的有5组，在磁力线圈得电时接通(检查时可切断电源，用手指按压接触器上面凸起的按钮，此时常开触点应接通)．中间三组接三相电源，与电动机连接，两边两组留作它用(比如图4中与启动按钮并联者为其中一组，电动机启动后起自锁作用)。常闭触点当磁力线圈得电时开路，断开时接通，常闭触点在一般电器设备中不常用。

　　3．过热保护器
　　
　　又称过流自动保护开关。在使用中串联在磁力线圈电路通路上，电动机一旦过流，过热保护器会自动跳开，使磁力线圈失电，切断三相电源，起到保护作用。过热保护器上有供调节的旋钮，可调节自动控制电流的大小。

　　4．高压压力开关
　　
　　接在排气阀(高压阀)工艺口上，当由于冷凝器脏物过多或通风不良、温度上升引起压力超高时(比如超过1．8MPa)，高压压力开关会自动跳开，切断电源，起到保护作用，防止损坏机器设备。

　　5．低压压力开关
　　
　　接在进口阀(低压阀)工艺口上。当由于某种原因(制冷剂泄漏或管道堵塞)．使进口压力变得很低时(比如-O．03MPa)，低压压力开关会自动跳开，切断电源．起到保护作用，防止制冷剂严重不足时从密封不良处吸进空气，造成冰堵等故障。

　　6．温控器
　　
　　与家用冰箱(柜)所用的温控器的工作原理和作用是一样的。不过．大型温控器上边有一个调整螺丝，可调节控制温度的高低，外面还有一个标尺(+15℃～-15℃)，供调节时参考．便于调节和修理。

　　7．启动按钮
　　
　　固定在机器面板上的绿色按钮。按下时接通，接触器线圈得电，磁力线圈吸合时压缩机电动机得电工作。同时，与启动按钮并联的一组触点也接通．替代启动按钮起到自锁作用．使磁力线圈继续供电吸合．机器正常工作。

　　8．停机按钮
　　
　　固定在机器面板上的红色按钮。未按F时相通，为接触器磁力线圈提供电流通路；按下时断开，切断磁力线圈供电通路，接触器触点释放，切断电源，机器停止工作。

　　9．压缩机电动机
　　
　　压缩机电动机与其他三相异步电动机没什么区别，只是其皮带轮(靠背轮)上装着供冷凝器散热的风叶，电动机检查修理较简单，此处不再重复。

　　10．变压器、指示灯、电磁阀
　　
　　变压器是用来隔离并降压的，为指示灯提供6.3v电压。为电磁阀提供36V安全电压。指示灯起着正常工作指示的作用，电磁阀与电动机同步工作为制冷剂循环提供通路。另外，因变压器一端接零线，另一端接A相火线，B、c两相火线接在接触器线圈通路上，所以只要有一相缺相，机器就不能正常工作，起着预防电动机缺相运行的作用。

　　下面．根据下图所示电路，依电流通路看一下电动机是如何得电工作的。按下启动按钮，电流从三相电源的B相→启动按钮→停机按钮(常闭)→温控器→低压压力开关→高压压力开关→过热保护器→接触器磁力线圈→C相形成通路。因启动按钮按下接通后，虽然手指离开时启动按钮会自动弹开，但被接触器一组触点自锁，所以接触器磁力线圈电流通路不会受到影响，机器照常工作。
