电话遥控器具有遥控距离远、可靠性强、操作方便等多种优点。电子杂志曾介绍了多款电话遥控器，它们的共同特点就是需要摘机计费，还且需要专用译码器。本文介绍一种不计电话费的电话遥控器。它电路简单，易于制作，现介绍给大家。

      基本原理：

       该电路的独特之处就是利用电话振铃作为遥控识别信号，因而不需要摘机电路，也不计电话费。为了提高遥控的可靠性而设定：只有在2分钟内输入5次以上振铃信号，电路才能起控；况且，每次振铃信号的间隔要在5秒钟以上，连续的振铃信号电路只能算作一次有效振铃信号。由于很难得有人在2分钟内拨叫同一台电话机5次以上，况且每次的呼叫间隔要大于5秒钟。这样大大地提高遥控的可靠性，可也有效避免一般外来电话振铃而造成误动作。不会影响正常通话，不用改动电话线路，通过重拨键就可以方便操作。

      电路分析：

      该电路主要由振铃选通，脉宽选通，计数器，T触发器，限时复位等电路构成。IC1: 为CD4017、 作为振铃信号计数器；IC2：为NE555 、 构成限时复位电路；IC 3为CD 4017 ，构成T触发器电路 ； 继电器J 为控制执行器件，用来控制电器的开或关。

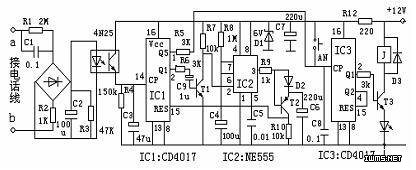

      如图：a b 端并接在电话线上。由于电容C1的为隔直作用，待机时，C2 两端的电压约为0，光电耦合器截止，后级电路处于待机状态。当振铃信号到来时，通过C1 耦合，通过桥式整流、电容滤波；光耦导通，给C3迅速充电至高电平（一般通话信号不足以使光耦导通）；当振铃信号消失后，C3上的电荷通过R4泻放，大约5秒钟后，才恢复至低电平，形成一个计数脉冲输出到IC1的计数输入端（14脚）。可见，只有当振铃的间隔在5秒钟以上电路才能识别。对于间隔小于5秒钟的连续振铃信号，电路只能当作一次有效振铃信号计数。当计数器IC1接到5个脉冲时，其Q5（1脚）变为高电平，输出到IC3的脉冲输入端（14脚），使IC3构成的T触发器输出端状态翻转，从而使继电器动作，完成对电器的开或关。

IC2和外围元件构成限时复位电路，限时时间由R8、 C4确定，图中设定为约2分钟。当第一次振铃信号到来时，IC1的Q1（2脚）变为高电平，通过三极管T1倒相，使IC2的2脚变为低电平。IC2被触发，其3脚输出高电平；通过R9  D2给大电容C6充电。当延时结束时，3脚又变为低电平；此时， T2由截止变为导通，由大电容C6供电，三极管T2集电极输出高电平，加到计数器IC1的复位脚（15脚）使之复位清零，又进入待机状态。

电路中按钮AN是 用来设置继电器的初始状态，每按动一次继电器状态改变一次。然后可以通过电话遥控而改变继电器状态，完成对电器的开、关控制。

元件选择：

集成块IC1：为CD4017,  IC2：为 NE555 ,  IC3：为 CD4017 ，光电耦合器：为4N25。三极管T1  T3：可选用9013、9014、1815等， T2：选9015，9012  A1015等；电容C1应选用击穿电压大于100V的无极性电容；继电器应根据负载大小而选定，对于其它元件无特殊要求。按图安装无误后，不需调试，即可使用。

利用该电话控制器可以方便地控制空调，电饭煲，电话监听器等多种电器的电源，用途很广泛。不论你远在那里，照样可以控制家里电器。
