(4)室外风机四通阀控制电路

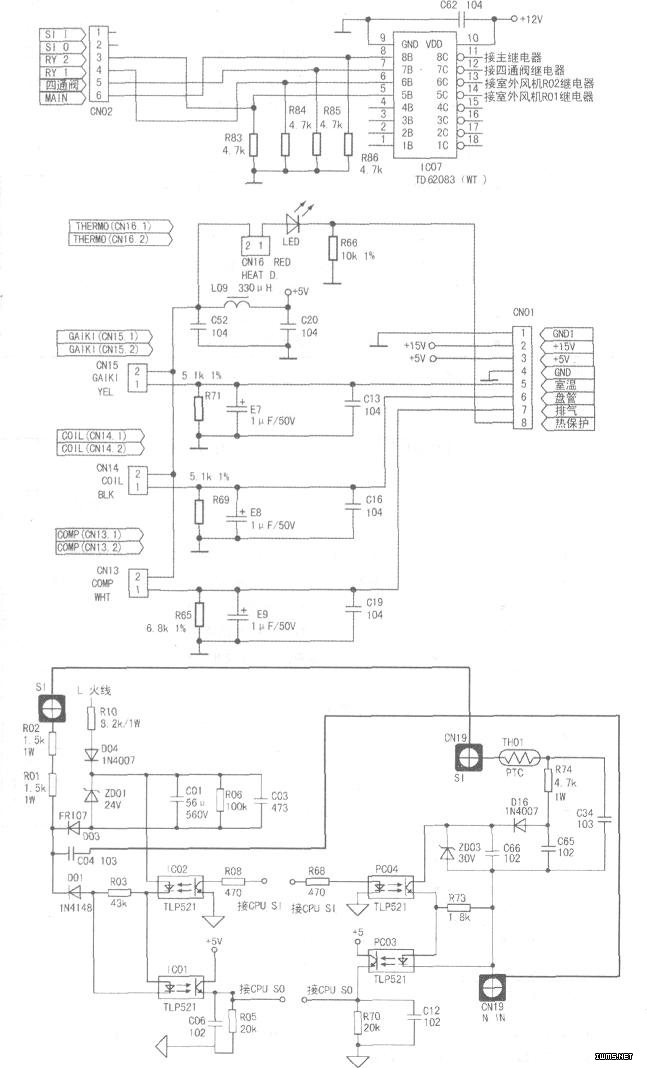

      室外风机四通阀控制电路如上图所示。

　　1)分析单片机（45）-（48）脚输出高电平，经反相器IC07(TI)62003)输出一低电平，触发室外风机、四通阀和主继电器动作。需要注意的是，在主继电器的公共端和输出端接的1只PTC电阻，是为了限制在室外机上电瞬间给电解电容的充电电流。在室外机上电之后，cPu控制该继电器吸合，将PTC短路。
　　
　　2)诊断该电路的主要器件是IC07(TD62003)反相驱动器。在带电状态下，用万用表直流电压挡测试TD62003输入、输出电压。如不正常，更换该器件即可。

　　(5)温度传感器电路
　　
　　温度传感器电路如中图所示。

　　1)分析温度传感器是用来检测室外环境温度、系统的盘管温度，压机排气温度和进行过载保护的。通过不同的传感器．将不同点的温度转换成电信号，传给主芯片进行处理。主芯片根据处理结果，输出相应的控制信号至执行电路，来调整空调器的工作。

　　传感器的输出信号经R66、R71、R69、R65分压取样，E7、E8、E9滤波后，送单片机N2一WT对应管脚(2)脚、(7)脚、(8)脚、(9)脚，进行模拟量到数字量的转换。

　　2)诊断如果传感器或取样电阻不准确，则空调温度测不准，空调的开、关机时间及各种保护均会有一定的误差。此时，可以用万用表电阻挡测量分压电阻和传感器的阻值，如果不正常。可以进行更换。

　　(6)通信电路电路如下图所示。

　　1)分析下图左边为室内通信电路，右边为室外通信电路。

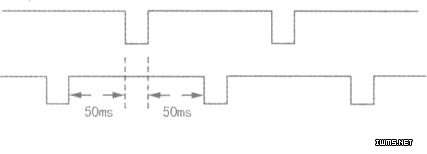

　　通信规则：主机(室内机)发送信号到室外机是在收到室外机状态信号处理完50ms后进行的，副机同样是在收到主机(室内机)发送的信号并处理完50ms后进行。通信以室内机为主，正常情况下主机发送完之后等待接收，如500ms仍未接收到信号则再发送当前的命令，如果1分钟(直流变频为1分钟)内未收到对方的应答信号(或应答错误)，则出错报警；同时发送信息命令至室外机。室外机未收到室内机的信号时，则一直等待，不发送信号，通讯时序如右图所示。

　　通信环路：R10-D04-IC02-D01-C04-CNl9-PC04-PC03组成通信环路，ZD01、zD03为通信环路提供稳定的24V、30V电压，整个通信环路的环流为3mA左右。

　　光耦IC01、IC02、PC03、PC04起隔离作用，R02、R01、R03限流，将稳定的24V电压转换为3mA的环路电流。当通信处于室内发送、室外接收时，室外TXD置高电平，室外发送光耦PC04始终导通，若室内TXD发送高电平，室内发送光耦IC02导通。通信环路闭合，接收光耦IC01、PC03导通．室外RXD接收高电平；若室内TXD发送低电平，室内发送光耦IC02截止．通信环路断开，接收光耦IC01、PC03截止，室外RXD接收低电平，从而实现了通信信号由室内向室外的传输的功能。同理，可分析通信信号由室外向室内的传输过程。

　　2)诊断当出现通信故障时，先用万用表直流电压挡检测用于通信的24V的直流电压是否存在，再看室内外光耦工作是否正常。

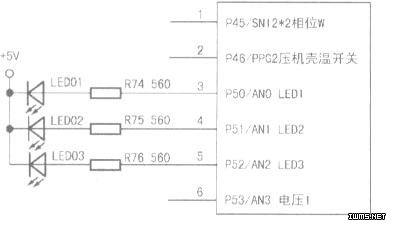

　　(7)故障检测指示电路(如左图所示)
　　
　　在压缩机运转状态下。通过室外机控制板上的3个LED指示灯．指示压缩机当前的运行频率受限制的原因，如上表所示；当压缩机停止运转时，室外机控制板上的3个LED指示灯显示代表的故障原因见下表。

    记号说明：★：亮；○：闪；×：灭。

  因此，在维修空调器时，不仅可以通过室内机的故障代码来判断故障。也可以借助室外控制板上三个故障指示灯来指示判断。
