多功能自动充电电路
来源:本站整理  作者:佚名  2011-08-19 08:24:54



蓄电池、镍氢电池等可充电电池在生活中应用非常广泛,但往往因为充电不当,而使电池过早夭折。本着节约资源和保护环境的出发点,笔者设计制作了这款多功能自动充电电路,作为在我校电子专业学生的制作实训项目。由于它采用分立元件,电路简单而又典型,既有利于提高学生的技能又是一项用途广泛的产品。现借“电子职校版”这个交流平台,来和同仁们来交流、探讨。

        性能简介:

1.该充电器具有脉动限流充电、涓流充电、充电自停等多种功能。从而实现了  充电的智能化,无需人看管。

2.该充电器依靠电池余电触发,不接电池时基本无电压输出;只有正确接上电池,才有充电电流输出。具有短路保护或反接保护功能。

3.该电路适用性强,表现在:⑴输入电压范围宽;⑵只要调整电位器就可以适合其它种类的充电电池的充电,⑶在电路输出端并借一个滤波电容,该电路就能变成一个PWM方式的可调直流稳压电源。

       电路原理:

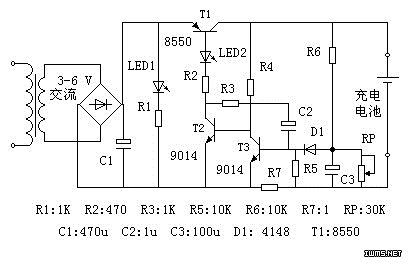

该电路针对于单节镍氢电池而设计的。如图:市电通过变压器变压、由全桥整流,电容C1滤波变为直流电。LED1是电源指示灯,LED2是充电指示灯, T1为充电控制三极管,工作于开关状态;T2、 T3和电容C2构成单稳触发器。R6、RP构成限压取样电路,R7是限流取样电阻。

   待机状态接通电源,若不接电池,三极管T2 因无基极电压而截止,三极管T1也截止,无电压输出。此时只有电源指示灯LED1发光。

充电过程:当正确接上充电电池后,三极管T2因电池的余电而轻微导通,其集电极电位下降,T1迅速导通,输出电压升高;由于C2是正反馈作用,电路状态迅速达到稳态。此时, T1  T2导通、T3截止,给电池充电,充电指示灯LED2发光。

    限流充电:如果充电电流大于限定值,电流取样电阻R7 两端电压升高,三极管T3的BE极间电压高于死区电压,单稳触发器状态被触发。T3导通,T1  T2截止,充电停止;而后单稳触发器自动复位,又进入充电状态,这样周而复始地进行脉动充电。充电指示灯LED2闪烁。

充电自停:随着充电的进行,电池两端电压缓慢上升,脉宽变窄,充电电流变小,充电指示灯LED2闪烁逐渐变快变暗。待电池接近充满时,二极管D1导通,T3也导通,T1  T2截止,关断了充电通电路,结束充电。在实际充电过程中,由于电池充电静置一会儿后,电池电压又有稍许降低,因而可出现间歇充电现象,但看不到LED2闪烁。这种绢流充电方式有利于延长电池寿命。

安装与调试:

安装无误后,按以下步骤调试:把电容C2 C3断开,在输出端并接一个220uF左右的电解电容,此时该电路就相当于一个可调稳压电源。先不接电池,接通电源,LED1发光,将T3的、b、e极短接,充电指示灯LED2应亮,用万用表测输出端电压,调节电位器RP,直到输出电压等于充电电池终了电压,再接回电容C2 C3便可。(电池充电终了电压可从资料上查阅、也可实测;如:单个镍氢电池充电终了电压约为1.4V,单格蓄电池约为2.45V。)

附图:
