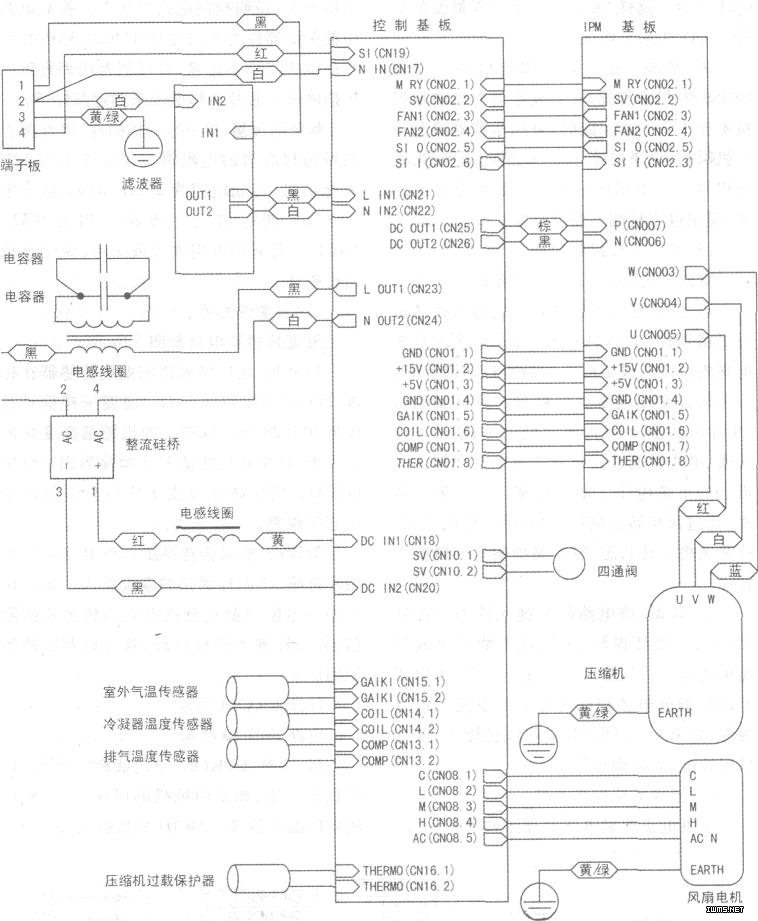

室外机电路包括开关电源、上电复位电路、晶振电路、电压检测电路、电流检测电路、室外风机四通阀控制电路、温度传感器电路、EEPRoM和运行指示电路、通信电路等。电路被分成2块控制板，大板为电源板，提供室外机运行所需的各种电压、传感器量直、电流检测值等；IPM板为控制板，CPU在IPM板上，作用是采集压缩机、传感器、电流、电压等信息，控制室外机运行。室外机电源板及控制板电路见本刊2006年第9期第31—04页。室外机电气接线如上图所示。

　　(1)开关电源电路
　　

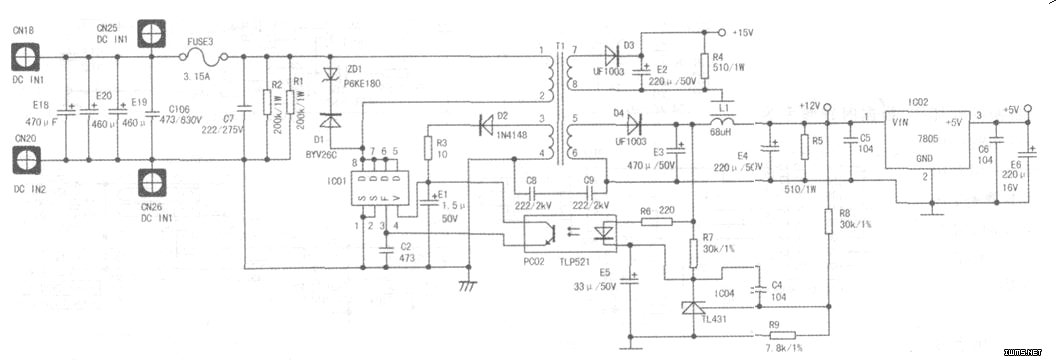

　　开关电源电路如中图所示。

　　1)分析本电路为反激式开关电源，采用咏宽度调制方式稳压。其特点是，内置振荡器，固定开关频率为60Hz，通过改变脉冲宽度来调整占空比。因为开关频率固定，所以设计滤波电路相对方便些，但是受功率开关管最小导通时间的限制，输出电压调节范围不宽。另外，输出端一般要接预负载，防止空载时输出电压升高。

　　开关反激振荡电路交流AC220V经整流、滤波，输出约300V的峰值电压(即电路板上的CN16和CN19接口)，分两路送至开关振荡电路：一路经开关变压器的绕组加到开关管的漏极D上；另一路接开关管源极S。由于高频开关变压器T1初级绕组与次级绕组、反馈绕组极性相反，开关管．LC01导通时，能量全部存储在开关变压器的初级，次级因整流二极管D3、D4未导通，相当于开路；当开关管截止时，初级绕组反极性，次级绕组也反极性，次级的整流二极管导通，初级绕组向次级绕组释放能量。次级在开关管截止时获得能量，开关变压器的次级得到所需的高频脉冲电压，经整流、滤波、稳压后送给负载。初级副绕组经D2、R3、E1滤波后接开关管IC01的电源脚，为开关管供电。次级反馈采用由TL431组成的精密。

　　反馈电路，+12V电源经R8、R9分压后的取样电压，与TL431中的2．5V基准电压比较后产生输出误差电压，再经光耦去控制反馈电流，改变功率开关管的输出占空比，保持输出+t2V电压的稳定，达到稳压目的。由于采用反激式开关方式，电网的干扰不会经开关变压器耦合到次级，因而具有较强的抗干扰能力。

　　2)诊断开关管关断时，由高频变压器漏感产生的尖峰电压会叠加在电源上，损坏功率开关管。用万用表的直流电压挡测15V电压和12V电压是否正常。如果没有15V和12V电压，再用万用表的欧姆挡测试开关电源的绕组，如不正常．则可能是开关电源变压器损坏。

　　(2)电压检测电路
　　

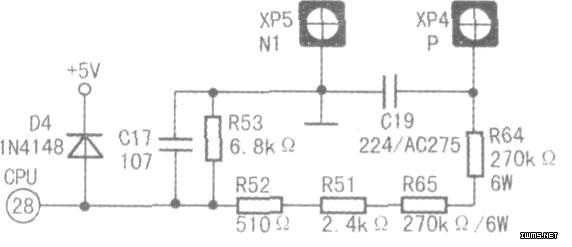

　　电压检测电路如下图所示，

　　1)分析交流220V电压经整流、滤波后输出到IPM模块的P、N端．电压检测电路从直流母线的P端通过电阻分压来检测直流电压，进而对交流供电电压进行判断。

　　2)诊断在电压检测故障诊断电路中，如果空调器老是报电压保护故障，可以用万用表交流电压挡测试p、N的电压，一般在交流220V左右，而P、N之间电压应为310V左右。如果p、N之间电压不正常，测试前端整流硅桥、电解电容是否正常。如果P、N310V正常，则需要测试后级分压电阻R64、K65、P．51、R52是否正常。

　　(3)电流检测电路
　　
　　电流检测电路如右图所示。

　　1)分析通过功率模块中的取样电阻．将电流信号转变为电压信号，经过放大器将电压信号放大比较，当超过规定限值时，LM358输出低电平，压缩机停机保护。

　　2)诊断LM358如果出现异常，可用万用表的直流电压挡测量其7脚输出电压是否正常，下表是电流一电平转换参考值。
