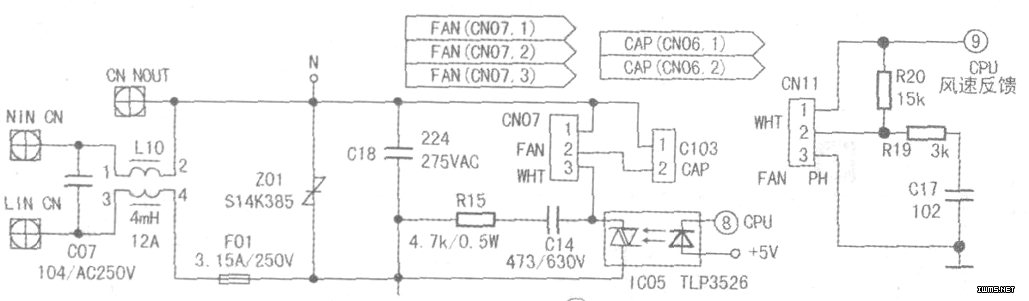

(5)室内风机控制电路
　　
　　室内风机控制电路如上图所示。

　　1)分析室内风机的速度通过可控硅进行平滑调速，有商、中、低三挡，该速度是根据室内温度与设定温度的温差自动调节的。

　　通过交流电零点的检测，风机驱动口(单片机的(8)脚)延时输出低电平，使可控硅导通，单片机通过控制导通角来改变加在风机上的电源电压，从而对室内风机进行调速。通过风机转速的反馈口(单片机的(9)脚)检测风机运转状态，以准确控制室内风机的转速。

　　2)诊断该电路的关键元件为可控硅TLP3526，如其损坏。风机就不能调速或只能单速运行。如遇风机调速不正常．可以用万用表的电阻挡测试可控硅的发光二极管两端，如果开路，则可控硅可能已烧坏。换一只可控硅，故障即可排除：

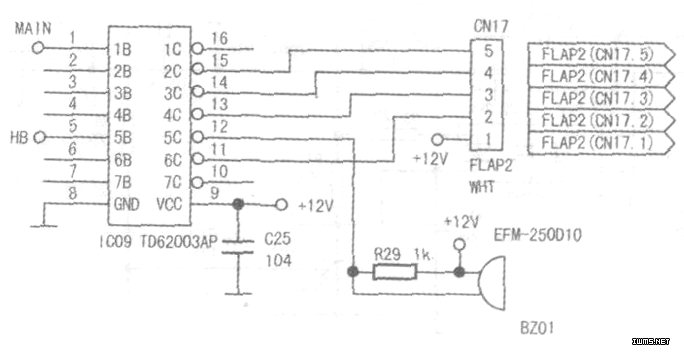

　　(6)步进电机控制电路
　　
　　步进电机控制电路原理图如中图所示。

　　1)分析单片机的(19)-(22)脚通过驱动芯片TD62003AP对步进电机进行控制，步进电机插座接到CN17上。TD62003AP是七反相驱动器，输出电流为。10mA左右，电源电压±12V。

　　2)诊断a．控制电路测量将电动机插件插到控制板上，测量电动机电源电压及各相之间的相电压(额定电压为12V的电动机，相电压约为4．2V，额定电压为5V的电动机，相电压约为1．6V)。若电源电压或相电压异常，说明控制电路损坏。此控制电路中的关键器件为驱动芯片TD62003AP，如果步进电机工作不正常，可以用万用表直流电压挡测试该芯片各脚电压来判定其好坏。

　　b．绕组测量拔下电动机插件，用万用表测量每相绕组的电阻值(额定电压为12V的电动机。每相电阻为260Ω～400Ω，额定电压为5V的电动机，每相电阻为80Ω～100Ω。若某相电阻太大或太小，说明该绕组已损坏。

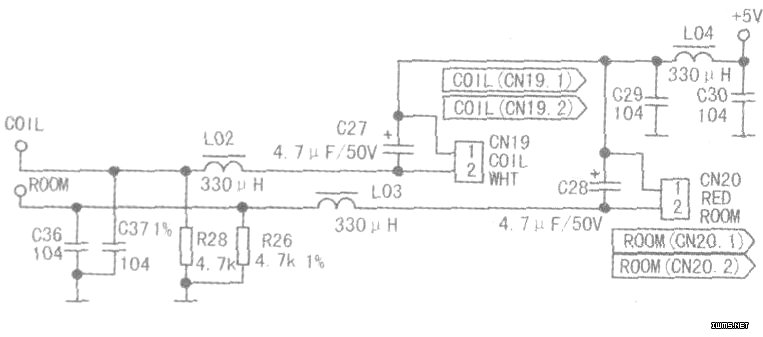

　　(7)温度传感器
　　
　　温度传感器电路如下图所示。

　　1)分析此机型采用的温度传感器在标准25℃时的阻值为5kΩ。温度采样信号经R26和R28分压取样，输出随温度变化的电平值，供单片机的(2)和(3)脚检测用。电感L02、L03用于防止温度采样信号瞬间跳变引起的误判。

　　2)诊断如果传感器或R26、K2B分压电阻不准确，空调检测到的温度就不准确。用万用表电阻挡测量分压电阻或传感器的阻值，并与标准值进行比较，就可以判断故障原因。

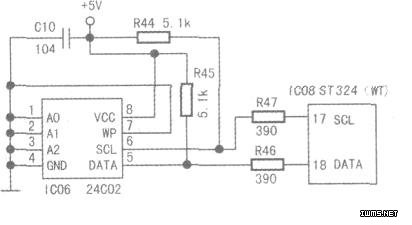

　　(8)EEPROM电路
　　
　　电路如右图所示。

　　1)分析EEPROM中记录着空调器运行的状态参数，如室内风机的风速、室内机检测到的温度值等。24C04的数据线E(5脚)和w(6脚)分别与单片机的18脚和17脚相连。
　
　　2)诊断24C04中存储着风机的风速、显示屏的亮度、变频值、温度保护值等，如果EEPROM有问题，会导致空调运行紊乱或不能开机，更换EEPROM即可解决。
