变频空调GTR模块更换时的注意事项
来源:本站整理  作者:佚名  2011-08-19 08:25:06

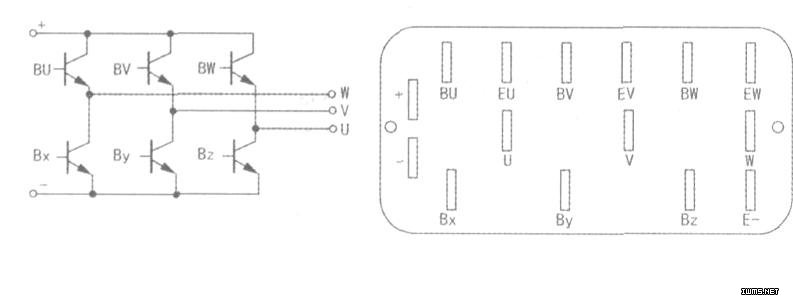

  GTR模块损坏通常会造成驱动模块一并损坏。因此,在更换前需仔细检测驱动模块是否正常。检测的方法是,将好的GRT模块接上除“+”、“-”端外的其余各端子后通电,如图所示。待室外机运行时,用数字万用表的交流10V挡测量各驱动管信号电压值,接线端的“BU”和“Eu”、“BV”和“EV”、“BW”和“EW”、“BX”和“E-”、“By”

  和“E-”、“Bz”和“E-”是否基本一致,若有示波器测量更好。如各信号值或波形基本一致,说明驱动没有问题。如某信号值及波形与其他信号相差明显,则说明驱动有问题大多为驱动模块损坏.可用测量直流电阻的方法进行判定。

  在确定驱动信号正常的情况下,用万用表仔细检测压缩机是否有短路现象.若此项正常.则可在GTR模块“+”、“-”端接上主电源,并通电运行。经上述处理后.GTR模块更换成功。

  注意:由于变频空调器中的PWM信号有严格的相位关系,故在GRT模块“+”、“-”端子接上主电源通电运行时.禁止用示波器、万用表等仪器检测PWM信号,否则,GRT模块会再次烧坏。
