海尔MX7系列多联直流变频空调拨码开关功能速查表(二)
来源:家电维修  作者:佚名  2018-02-09 09:09:58

    6.室外机数码管显示说明
    根据外机拨码对照表,通过调整SW9、SW10、SW11,观看机器运行参数,把参数记录在运行调试表格中。参数显示内容定义如下:
    按键部分:SW2(UP)、SW1(DOWN)按键;
    拨码盘部分:SW9、SW10、SW11:为。一15可设定转盘拨码开关;
    显示部分:LED1、LED2、LED3、LED4;4个数码管从左到右排列。

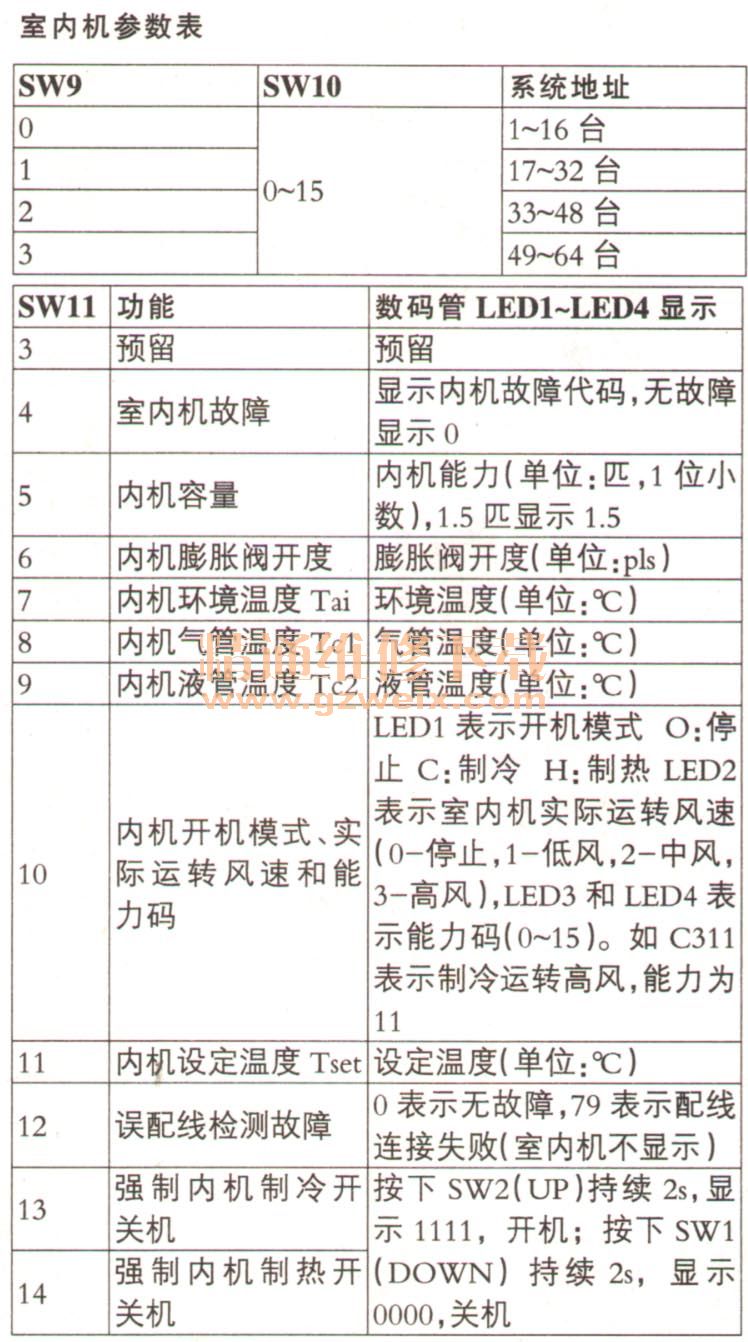

   (1)室内机参数观察:SW9和 SW10表示内机机号,SW11表示室内机的参数说明。.

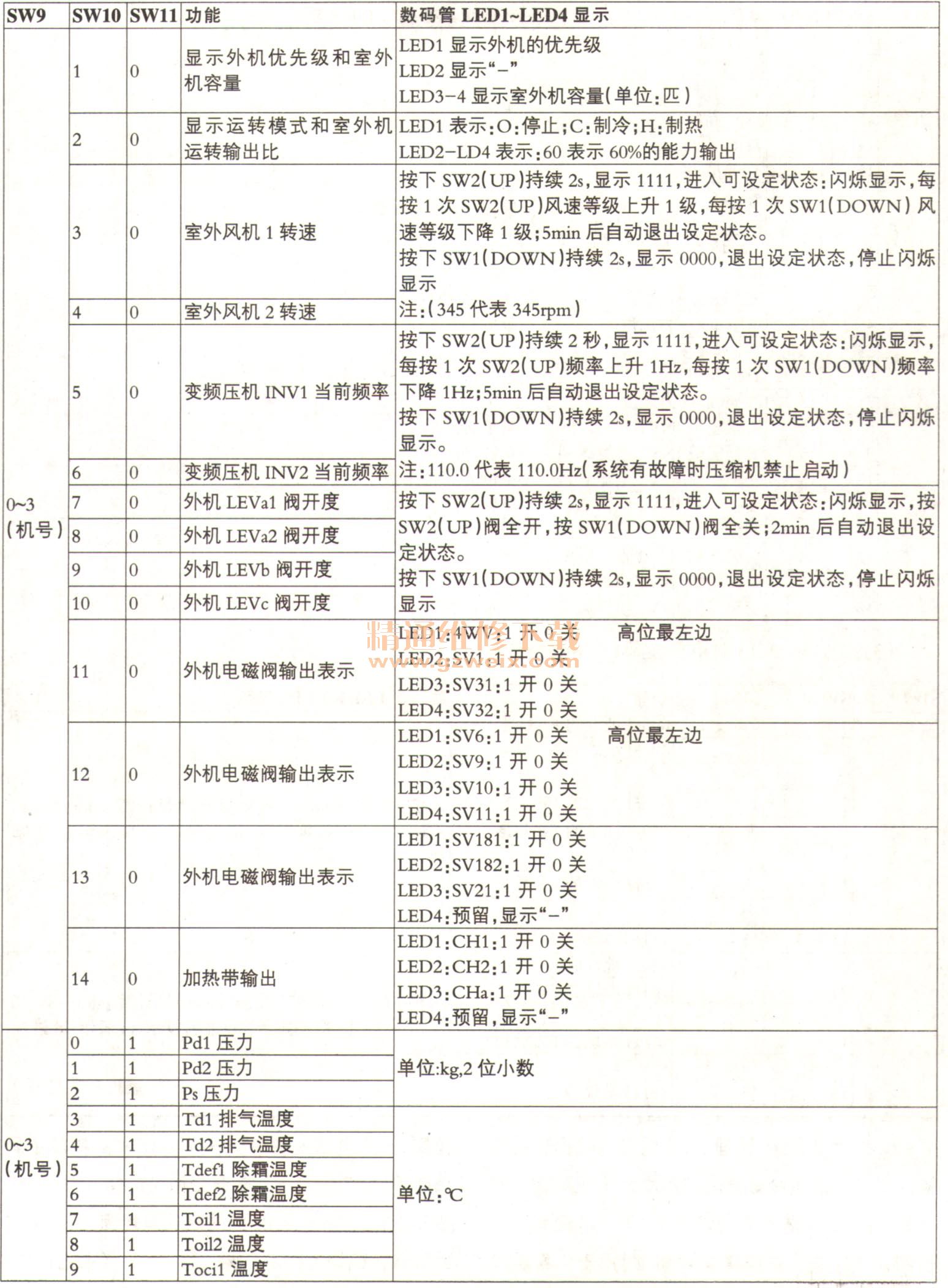

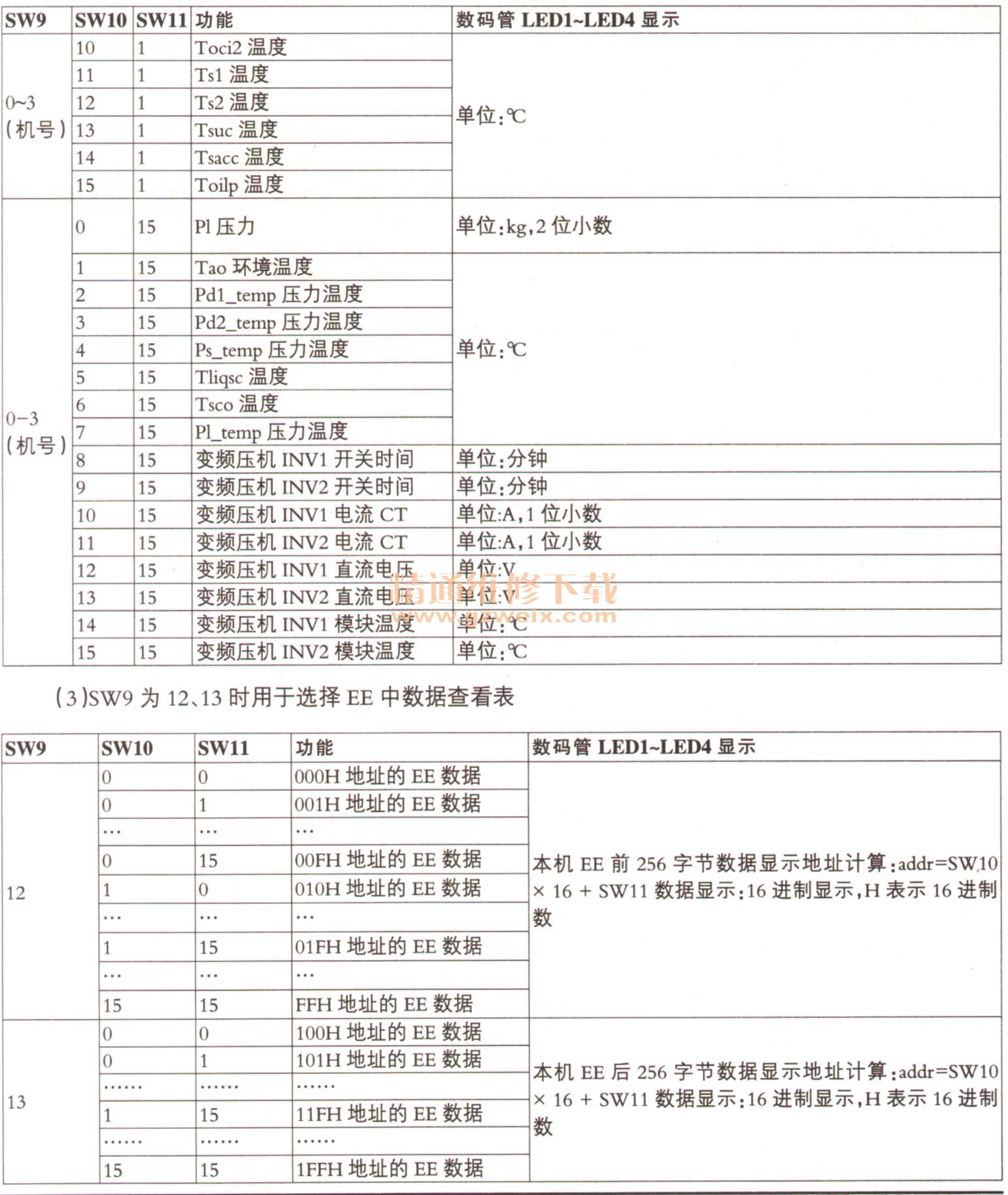

   (2)室外机参数观察:SW11范围为0、1、15时表示为室外机参数观察;SW9的0-3用于选择室外机机号,0为主机,1为1号子机;SW10表示室外机的参数说明。
    注:主机能够显示其他室外机参数和室内机参数,子机只显示本机参数。

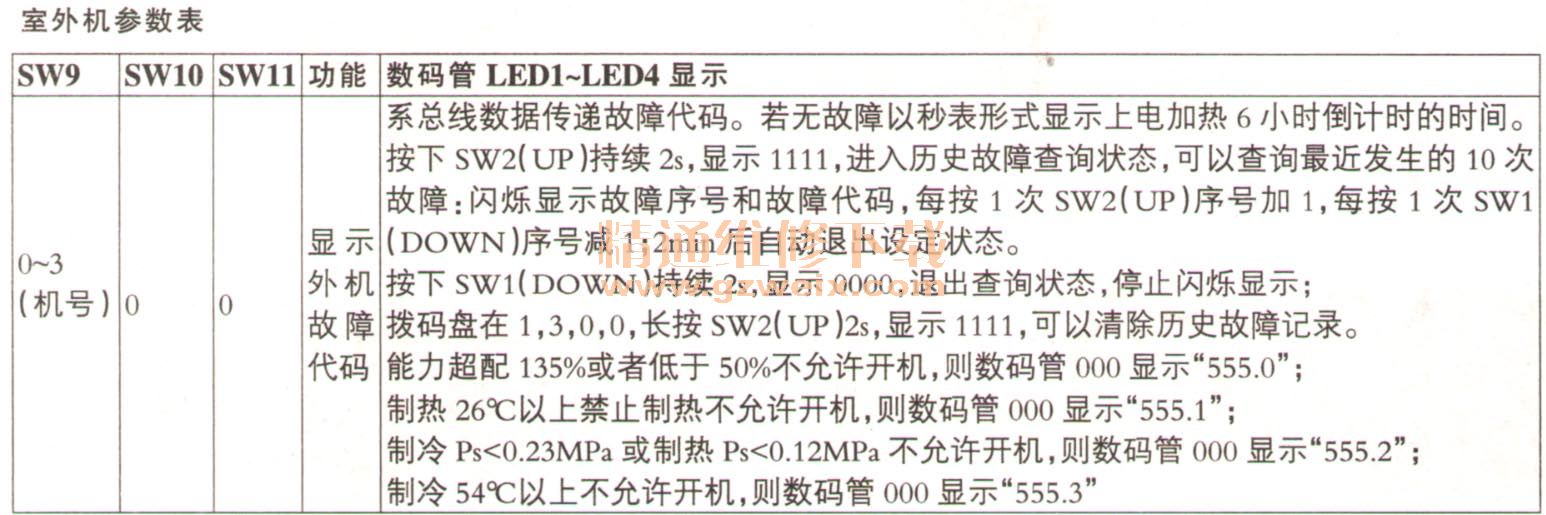

    首次开机,搜索子机,从左到右显示闪动的0,如果搜到一台子机显示1,搜到两台子机显示2,依此类推。搜索完毕后显示外机故障代码,外机无故障时显示0。
