对于内部和外部存储器，所有的数据 I/O 流量都可通过多条直接通道进入 MSMC 到达芯片，而不是通过 CorePAC 存储器控制器，从而在当数据 I/O 要访问 CorePacs 当前没有访问（例如，当 CorePac 从 SL2 执行，而数据 I/O往返于 DDR3 时）的存储器端点时，能使两者处于完全正交的状态；而且在 XMC 预取缓冲器后可提供判优以对 CorePacs 隐藏存储器组之间的冲突。
此外，XMC 还为数据和程序预取嵌入了多流预取缓冲器。程序预取缓冲器可为来自 L1P 和 L2 的读取请求提供服务，从而使其能够在 CPU 需要之前预取高达 128 字节的程序数据。数据预取缓冲器可为来自 L1D 和 L2 的读取请求提供服务。数据预取单元能够支持 8 个预取流，且每个流都能独立地从地址增加方向或地址减少方向预取数据。针对进入 DSP 内核的数据流，预取功能能够有助于减少强制失效损失。在多内核环境中，预取功能还能通过分散带宽峰值来提升性能。为在不增加负面影响的情况下利用预取实现性能提升，可在 16MB 范围内将存储器配置为启用或禁用预取属性。
外部存储器效率——除了将外部存储器连接到 MSMC 所带来的优势，KeyStone 外部存储器还包含了对外部存储器控制器 (EMIF) 的显著改进。KeyStone 架构能够以 1333MT/s以上的速率支持高性能 DDR3 SDRAM 存储器。虽然总线能配置成 16 或 32 位（为节省面板空间和功耗），但其实际支持的总线宽高达 64 位数据宽度。该架构相对于之前的架构具有更大的宽度以及更快的速度，从而允许集成多个更高性能的内核、加速器和数据 I/O。
高速缓存一致性控制——通常在多内核器件以及多器件系统内，数据作为处理的一部分在内核之间共享。KeyStone 架构可提供一些改进措施，以简化共享内部与外部存储器的一致性管理操作。
在 KeyStone 架构中，LL2 存储器始终与 L1D 高速缓存保持一致，所以不需要对一致性管理进行特殊的配置（虽然利用 L1D 一致性命令可实现一些性能优化）。SL2 和 SL3 这两种共享存储器不能由硬件来保障与 L1 和 L2 高速缓存的同步。因此需要软件控制往返于数据 I/O 页面的传输，以及对多内核之间共享缓冲器的访问。
为简化该过程，已将 fence 操作作为新的 MFENCE 指令添加到 CorePac 中。当与简单的 CPU 环路组合使用时，能将 MFENCE 用于实施 fence 操作，以保障读/写访问群组之间的序列一致性。能将其用于对可能从不同路径到达的特定端点的存储器请求进行同步。此外，对于多处理器算法，还可将其用于以特定顺序实现对存储器的存取，而这－顺序从所有 CPU 角度来看都一样。这可大幅简化共享数据段所需的一致性协议。
共享存储器保护与地址扩展 — C64x+ 和 C67x DSP 架构均将存储器保护作为内部存储器设计（L1、L2、SL2）的一部分。KeyStone 架构将存储器保护扩展至外部存储器，同时还增强了对内部存储器进行保护的灵活性。另外，MSMC 允许将外部存储器的地址空间从 32 位扩展至 36 位。
可为每个 C66x DSP 分配唯一的权限 ID (PrivlD) 值。可为数据 I/O 主系统分配一个 PrivID，EDMA 则例外，但它可以继承为每次传输进行配置的主系统的 PrivID 值。KeyStone 器件总共可支持 16 个 PrivID 值。存储器保护属性分别为管理员用户和普通用户分配了读/写/执行访问权限。
局域存储器的存储保护 —— C66x CorePac可提供由软件控制的请求者到存储器映射的灵活性，从而进一步扩展了此前 C6000 架构的存储器保护协议。所有存储器请求者（C66x CPU、EDMA、导航器、PCIe、SRIO 等）均拥有相关联的特权 ID。内部存储器控制器可以区分多达 6 个不同的请求者，并配置所有其他请求者。由于 KeyStone 器件集成了更多的内核以及更多的 DMA 主系统（I/O 和加速器），这一数目已不够用。KeyStone CorePac 允许将系统主控器的 ID 映射到保护逻辑中使用的 ID，以使应用能够获得量身打造的强大保护功能。

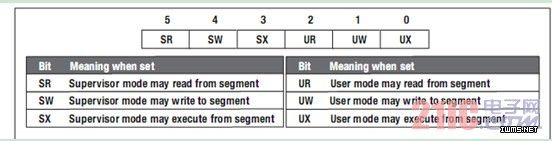

图 4 － 存储器保护属性
共享存储器的存储器保护 —— 共享存储器拥有多个存储器保护和地址扩展 (MPAX) 单元。C66x DSP 可通过 XMC 中的局域 MPAX 访问 MSMC 通道，而数据 I/O 则通过 MSMC 中的MPAX 逻辑访问 MSMC，并分别对内部共享存储器和外部存储器进行控制。
MPAX 单元将存储器保护和地址扩展结合成一步完成。正如对局域存储器的访问一样，MPAX 的运行基础为每个交易事务承载的特权 ID，用以代表存储器的请求者。对于每个 PrivID，相关联的 MPAX 单元在内部共享存储器和外部存储器中均支持最多 16 个存储段的定义。每个存储段均独立配置，并提供各自的存储器保护地址扩展属性。每个存储段的大小可以是2 的任意次方，范围介于 4KB 到 4GB 之间。地址扩展功能可将外部存储空间从 32 位地址扩展至 36 位。

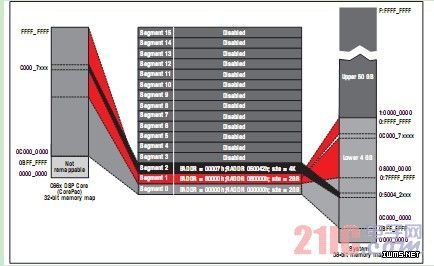

图 5 – MSMC 地址扩展
存储器段的地址区间定义非常灵活，而且能够重叠以创建尺寸为非 2 的指数次方大小的段以及附加的存储器区域。
