摘要：使用计算机仿真技术进行战场电磁环境仿真模拟是现代军事科学研究的一个技术热点。利用现有地理信息系统和数字三维虚拟技术，以电波传播模型为基础，从战场电磁环境出发，对存在多种辐射源的战场电磁环境视景仿真系统进行总体设计。给出了开发仿真系统的组织框架和流程要求，并就平台开发中电磁模型建立、电子兵力仿真和场景辐射计算等关键技术的解决方案进行论证。
关键词：战场电磁环境；视景仿真；电波传播；电磁辐射

    引言
    现代高科技战争是高技术条件下立体的、多维的战争，是现代化的武器装备、信息、技术、通信、侦察、网络、高级决策能力之间的较量。在此条件下，人们使用了种类繁多，参数多变的电子辐射武器，导致了战场空间的电磁环境空前复杂、密集、交迭。面对如此复杂的战场电磁环境，进行相关的数字建模和仿真，对分析战场电磁环境和加快电子战系统的研制进程，以及对电子战性能做出有效评估具有十分重要的意义。
    目前战场仿真研究的热点是利用虚拟现实技术，适应多武器平台攻防对抗作战的仿真要求进行高逼真度的视景仿真，把未来数字化战场环境贴近真实地模拟再现。战场电磁环境视景仿真是指运用计算机仿真、可视化计算、多媒体、图形图像等技术，实现复杂电磁环境条件下战场的逼真呈现，并为作战模拟、分布交互仿真等提供虚拟的战场环境。战场电磁环境视景仿真就是以电磁辐射仿真为核心，为作战仿真系统提供环境支撑的应用系统。

    1 系统总体设计
    战场电磁环境视景仿真系统的主要功能是，通过战场电磁环境仿真系统，生成虚拟战场电磁环境，并在此基础上开展仿真实验，使其作为武器系统效能评估、电子战演练等军事仿真的参考依据。根据战场中射频电子武器装备的布局态势，综合分析和预测不同工作频率的各辐射源在战场空间某点的频率和场强，用于生成电子侦察和电子干扰仿真计算所需的作战想定和虚拟战场电磁环境。系统采用视景仿真形式，形象直观地显示辐射源的布局设置，获得虚拟战场复杂电磁环境的综合电子沙盘。战场电磁环境视景仿真具备电子战驱动能力，可以从电磁辐射角度对仿真结果进行分析和推演，提供一定方案的电子战驱动能力。同时，系统得出的相关数据，可提供策略方案判断，如：通信网络规划、雷达与干扰威力估算、测向估计、辐射源与测向台布置辅助、航路规划辅助等实际应用功能。

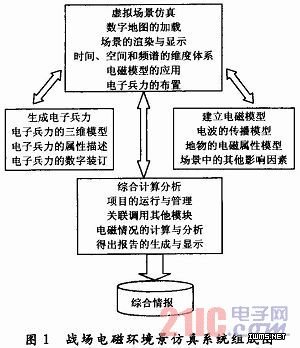

    战场电磁环境视景仿真是多系统、多学科、多层次的交叉应用体系。仿真系统总体设计主要由4个模块组成，分别是虚拟场景仿真、电磁模型建立、电子兵力生成和综合计算与分析。战场电磁环境视景仿真系统的组成框架如图1所示。
