基于MAX713的大功率多功能充电器的设计
来源:本站整理  作者:佚名  2011-08-21 20:04:20



  本文设计的大功率多功能充电器具有体积小、重量轻、充电电压低、容量范围广,适用于多性质电池充电等功能。

  充电器参数设计

  本文设计的充电器可对铅酸、镍氢、镍镉三种电池充放电。充电电流最大为16A,可充6V、12V、24V、30V、36V五档位的电池,充电容量从10Ah到240Ah,供电电源为AC187V~252V、50Hz,充电器体积为250mm×164mm×90mm,重量为3kg。



MAX713封装图

  图1 MAX713封装图

  MAX713的封装及引脚功能编程描述

  MAX713的封装及引脚功能

  1脚VLIMIT:设置单节电池最大电压,电池组(BATT+—BATT-)的最大电压Em不能超过VLIMIT×(电池数量n),且VLIMIT不能超过2.5V,当VLINIT接V+时,Em=1.65n(V),通常将VLIMIT与VREF连接。



  图2 电池数量编程

  2脚BATT+:电池组正极。

  3脚PGM0:可编程引脚。

  4脚PGM1:可编程引脚。通过对PGM0和PGM1脚电压的设定可设置充电电池的的数量,从1到16。

  5脚THI:温度比较器的上限电压。当TEMP电压大上升到THI时,快速充电结束。

  6脚TLO:温度比较器的下限电压。充电初始,当TEMP电压低于TLO时快速充电被禁止,直到TEMP电压高于TLO。

  7脚TEMP:温度传感器输入。

  8脚FASTCHG:快速充电状态输出。

  9脚PGM2:可编程引脚。通过对PGM2和PGM3脚电压的设定可设置快速充电的最大允许时间(33min~264min)。

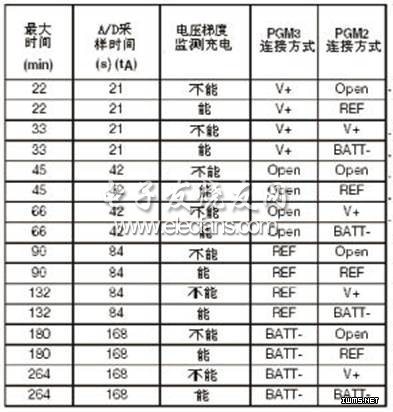

  图3 最大充电时间的设定



  图4 充电速率的设定
