基于OPA820宽带放大器的设计
来源:本站整理  作者:佚名  2011-08-21 20:04:57



  1. 3 后级放大电路设计

  T HS3091 是一款高电压, 低失真, 电流反馈放大器。

  转换速率为7300 V/s , 增益带宽积为420 MHz, 输出电流高达±250 mA。低噪声: 正向电流噪声为14 pA/&raDIC;Hz, 反向电流噪声为17 pA / &radIC;Hz, 电压噪声为2 nV/ √H z。

  后级放大电路包含固定增益放大和功率放大模块。本文用单片THS3091 搭建同相增益放大和功率放大模块。

  设置增益为11 倍, 本文选取反馈电阻RF 为1 k, 反相端输入电阻RG 为100Ω。为了防止电流反馈运算放大器THS3091 的自激, 本文在THS3091 的输入端加上20Ω 的限流电阻。该模块可同时对信号幅度和功率进行放大。驱动后级的50 Ω负载, 同时输出信号传入峰值检测模块中。

  1. 4 峰值检测电路设计

  峰值检测电路由两级电路组成: 第一级是整流电路,第二级是增益调节电路和积分电路。第一级整流电路如图5 所示。

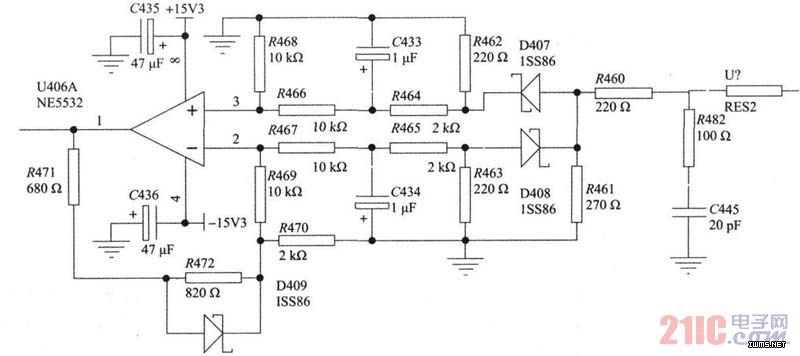

图5 整流电路

图5 整流电路

  第二级增益调节电路和积分电路如图6所示。

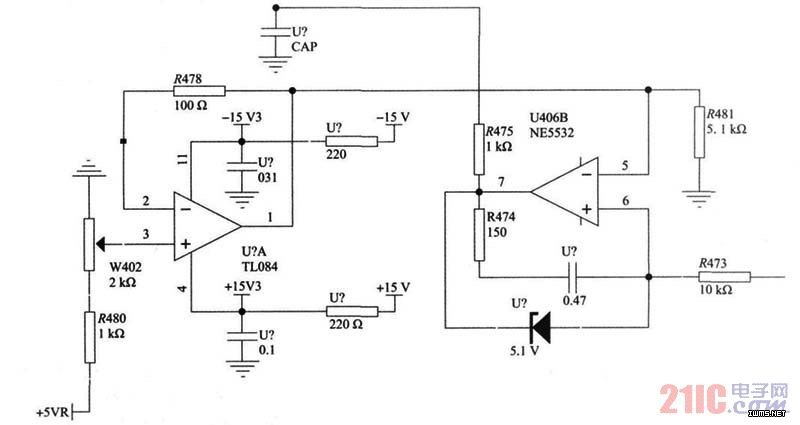

图6 增益调节电路和积分电路

图6 增益调节电路和积分电路
