单层膜ITO实现多点触摸的设计方案
来源:本站整理  作者:佚名  2011-08-21 20:04:53



   1 引言

  目前电容式触摸屏已经广地应用于彩色和黑白TFT—LCD显示屏,具有可靠性高、耐用性好等优点,非常适合于通讯、消费类电子、仪器仪表等应用领域。但目前电容式触摸屏大多使用多层ITO结构,制造工艺复杂。因此,单层ITO电容式触摸屏,特别是能够实现多点触摸的电容式触摸屏,成为电容式触摸屏的一个研究方向。

  本文提出了一种单层ITO结构实现电容式触摸屏的设计方法,能够实现单点/多点触摸功能。

  2  电容式触摸屏的基本结构

  电容式触摸屏的基本结构如图1所示。Lens材质是玻璃或者PMMA/PC等材料,具有较高的表面硬度以及一定的机械强度,用于提高触摸屏的可靠性;Sensor一般是单层或多层ITO膜层结构,基板为玻璃或PET材料;中间是贴合层,用于将Lens和Sensor贴合,一般为0CA光学胶膜或者UV胶进行贴合。

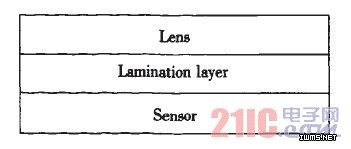

电容式触摸屏结构

图1电容式触摸屏结构

  电容式触摸屏中Sensor的电极设计尤为关键,目前流行的主要有菱形图案、系状图案以及网状图案等设计,如图2所示。其中网状结构必须为双层IT0膜;条状、菱形图案可以制造成单层ITo膜,但需要搭桥方式连接X方向或y方向的电极。

各种电极图形

[1] [2] [3] [4]  下一页
