2．2．2 3G-EVDO上网模块电路

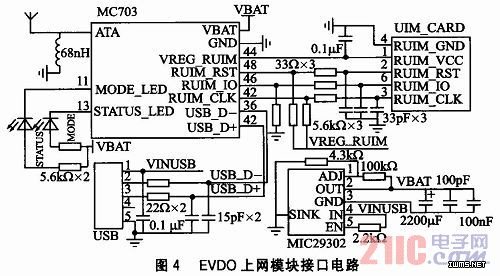

    本模块设计基于华为的MC703-CDMA-EVDO无线模块。该模块支持CDMA 800／1900频段，提供丰富的用户信号接口：电源接口、1路9线全串口、2路模拟音频接口、1路RUIM卡接口、1路USB2．0全速接口、多达8路GPIO接口、2路DC接口。支持标准的AT指令集和华为扩展AT指令集。EVDO上网模块接口电路如图4所示。

    EVDO上网模块接口电路包括MC703的USB接口电路、UIM卡的接口电路以及电源接口电路。MC703的USB接口与驱动程序配合可映射串口，通过串口AT指令控制该。EVDO模块完成3G数据连接、短信、拨号等任务。由于模块天线接口对ESD(EleCTRo-StatIC Discharge，静电放电)敏感，天线电路设计上增加一个68 nH的电感作为ESD防护。在电源接口电路上采用LDO(Low-Dropout)电源稳压电路，采用高电流LDO电源芯片MIC29302。在MIC29302电源的输出端VBAT加了一个2 200μF的电解电容，以保证EVDO模块在低信号下的功率上升导致的电压跌落。

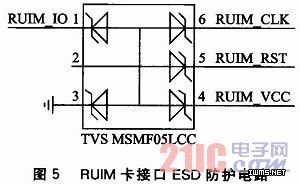

    MC703模块RUIM卡接口对ESD敏感，同样需要设计防护电路。图5为RUIM卡接口ESD防护电路。图中使用的TVS(瞬态电压二极管)，选用低电容 TVS 阵列芯片MSMF05LCC。该芯片可以组成4路双向的TVS，关断电压为5 V，极间电容可降至4．5 pF，可满足ESD(Air-15 kV，Contact-8kV)防护要求。设计时使MSMF05LCC尽量靠近RUIM卡座放置。

3 系统软件设计
    系统的软件设计是基于嵌入式Linux平台，在进行系统应用软件设计之前首先要完成搭建嵌入式Linux开发环境，建立引导装载程序Boo-tloader，移植Linux内核，移植根文件系统，编写、修改和移植Linux驱动程序等工作。然后对系统的应用程序进行开发。

    系统软件流程如图6所示。软件设计包括视频采集检测、视频编码、打包传输、与客户端交互等主要线程。视频采集检测线程包括采集从ISIF接口接入的数字(4：2：2YCbCr)视频信号，根据视频运动检测技术判断是否有人闯入，结合红外报警判断是否需要告警，并对告警进行计数，以便对告警进行统计。视频编码线程调用TMS320DM365的H264编码引擎实施硬件编码，编码采用4CIF和CIF格式的双码流，分别用于本地保存和3G网络传输。视频数据打包发送线程对编码完成得到的视频数据流以RTP(Real-time Transport Protoc01)协议打包，并等待用户的视频连接请求，当用户手机端与智能监控端建立了基于VPDN的UDP／TCP连接时，根据用户的请求可及时发送视频流数据到客户端。与客户端用户交互线程处理告警和接收用户的来电，以及响应客户的云台控制请求。如果系统出现告警信息，则拨打预先设定用户的手机即时告警，然后建立3G-VPDN连接，等待手机客户端连接3G-VPDN，并与手机端在VPDN网络上进行交互(包括云台控制、是否清除报警等)。

结语
    本文对基于CMDA2000-VPDN的网络视频监控系统的硬件进行了模块化的设计，并着重介绍了系统的主要模块CDMA2000上网模块和视频A／D转换模块的硬件接口电路。软件采用了嵌入式Linux的设计，并给出了主要的软件流程。目前系统正在初步调试中，实验中得到了良好的效果，基本实现了各个模块的功能，视频显示清晰，3G网络传输流畅，检测报警可靠性较高。
