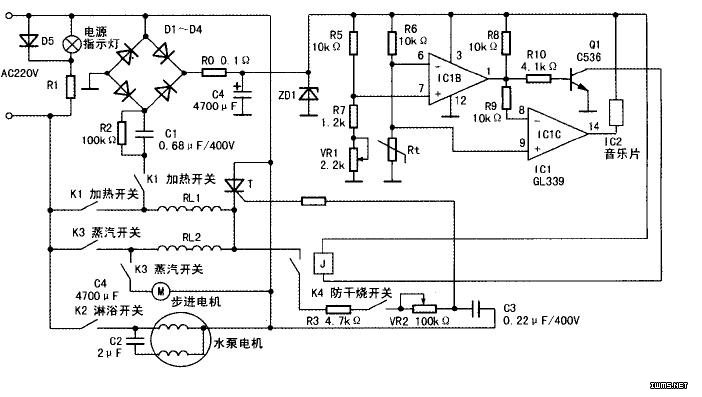

S-400B型桑拿浴箱，水箱容积10L，最大功率1250W，带淋浴、蒸汽浴。其水箱由大、小两个水箱组成(大水箱内含小水箱)，大水箱里的加热管(RL1)是为淋浴工作的，小水箱里的加热管(RL2)是为蒸汽浴工作的，下图是根据实物测绘的电路图。

　　一、工作原理
　　
　　加热管能否通电加热由两个因素决定：一是水箱内的水必须达到一定水位，能使防干烧开关K4闭合；二是继电器l线包不通电，常闭触点闭合。使用时，先往水箱内注满水．调节温度电位器至预定值，按下加热开关．RL1开始加热工作。

　　1．温度控制原理
　　
　　温度控制电路以运放IC1(GL339)为主构成，其(脚是电源端，脚是接地端。调节温度电位器时，IC1(脚电压在2．6V~1．4V之间变化，随着加热管的加热，大水箱里的水温逐渐上升。大水箱里有一个铜头，与水密封隔离，内装负温度系数热敏电阻，其阻值随水温的上升而下降，从而使IC1(脚电压也发生变化(变化范围为2．4V~0．7V)。温度设定好后，IC1(脚的电压为某一固定值，当水温上升并使IC1(脚电压低于(脚时，①脚输出高电平，q1导通，继电器通电，其常闭触点断开，加热管停止工作。此时，IC1(脚为高电平，电压高于(脚，IC1的⑩脚输出低电平，音乐片加电发出鸣笛声，告诉用户水已烧热，可以淋浴了。

　　2．功率控制电路
　　
　　调节功率电位器，按下加热开关K1，电流通过加热管、R3、VR2、C3．使晶闸管T导通，导通程度受VR2控制，VR2阻值越小，晶闸管导通越强，随着晶闸管的导通，220V电压通过导通的晶闸管加至加热管两端．使加热管加热。

　　3．淋浴电路
　　
　　按下淋浴开关K2，220V电压加至水泵电机上，水泵工作，将水箱里的热水抽到喷头。淋浴开关K2和加热开关K1是互锁的。淋浴的时候，加热开关是断开的，也就是加热管不带电，因此比较安全，而此时温度控制电路也停止了工作。

　　4．蒸汽浴电路
　　
　　按下蒸汽开关K3，小水箱里加热管RL2通电，此时温度控制电路断电停止工作，加热管加热不受控。

　　小水箱容积很小，水很快会烧沸。同时，步进电机运转，将小水箱里热汽推向浴室，以进行蒸汽浴。

　　二、故障维修
　　
　　故障现象：注满水，按下加热开关，音乐片响，加热管不工作。

　　故障分析与维修：音乐片响，说明水温已达到预定值。但刚刚注人冷水，水温不可能上升得那么快。

　　测IC1⑦脚电压为2．6V，(脚为2．4V，①脚为3．4V高电平，⑩脚为低电平，调节温度电位器至一定值时，音乐片不响了(使用时，一定要先将温度电位器旋转一定角度)，但加热管仍不工作。测IC1脚为低电平，q1的b极为低电平，C极也为低电平，怀疑q1C极、e极击穿，更换q1后故障排除。

　　此故障系q1的C极、e极击穿。

　　继电器始终通电，其常闭触点断开，加热管不能通电造成的。
