第四代移动通信系统关键技术研究
来源:本站整理  作者:佚名  2011-08-23 14:45:53




    OFDM的工作原理是首先将速率为R的输入数据信元经过串并转换后,分成M个并行的子数据流,每个子数据流的速率为R/M,每个子数据流中的若干个比特可分成一组,每组的数目取决于对应于载波上的调制方式(如PSK、QAM等)。M个并行的子数据信元编码交织后,可进行IFFF变换,以将频域信号转换到时域。IFFF块的输出是N个时域的样点,然后再将长为Lp的CP(循环前缀)加到N个样点前,就可形成循环扩展的OFDM信元。因此,实际发送的OFDM信元的长度为Lp+N,经过并、串转换后即可发射。接收端接收到的信号通常是时域信号,此信号经过串并转换后即可移去CP,如果CP长度大于信道的记忆长度,ISI仅仅影响CO,而不影响有用数据,实际上,去掉CP也就去掉了ISI的影响。图2所示是基于FFT实现的OFDM系统框图。



2.3 MIMO-OFDM技术
    MIMO-OFDM技术在下一代移动通信系统中的应用主要体现在无线局域网的发展中。为了进一步增加系统的容量,提高系统传输速率,使用多载波调制技术的无线局域网一般都需要增加载波的数量,但这会增加系统复杂度和系统带宽,因而对目前功率受限和带宽受限的无线局域网系统不太合适。而MIMO技术则能在不增加带宽的情况下,成倍地提高系统的通信容量和频谱利用率,因此,把MIMO技术和OFDM技术相结合是下一代无线局域网发展的趋势。研究表明,在瑞利衰落信道环境下,OFDM系统非常适合使用MIMO技术来提高通信系统的容量。

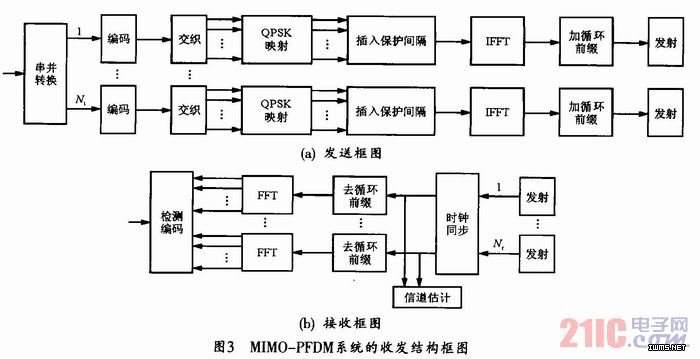

    图3所示是MIMO-OFDM系统的发送和接收框图。该系统有Nt个发送天线和Nr个接收天线。输入的比特流串并变换分为多个分支,每个分支都进行OFDM处理(即经过编码、交织、QPSK映射、插入保护间隔、IFFT变换、加循环前缀等过程),然后再经天线即可发送到无线信道:接收端则进行与发送端相反的信号处理过程(例如去循环前缀、FFF变换、解码等),同时进行信道估计、定时、同步、MIMO检测等,这样就可以恢复原来的比特流。




3 结束语
    将MIMO和OFDM两种技术相结合,可以实现很高的传输速率,并能通过分集实现很强的可靠性。而在MIMO-OFDM中加入合适的数字信号处理算法,则能更好地增强系统的稳定性。MIMO-OFDM技术在提高无线链路的传输速率和可靠性方面具有巨大潜力,现已成为未来宽带无线领域的关键技术之一。
