1  引言

　　电动汽车由于燃料的可再生性、清洁性，逐渐成为国家在新能源汽车产业大力发展的对象，而电动汽车充电站是电动汽车大规模产业化后必须建设的基础设施。在充电站建设中，实现其高效、安全、智能化管理已成为主流，充电站监控系统作为充电站自动化系统的核心，是目前电动汽车充电站建设产业研究的重要课题和热点。

　　本文首先介绍了基于专用停车场的充电站监控系统的结构设计，根据国家标准设计监控系统实现的功能，最后介绍基于mcgs技术的充电站监控系统的实现。

　　2  充电站监控系统结构设计

　　参照国家电网公司电动汽车充电设施指导意见、电动汽车充电设施典型设计、电力监控系统的技术实现路线及发展趋势，充电站监控系统采用c/s和b/s相结合的方式进行设计，如图1所示。

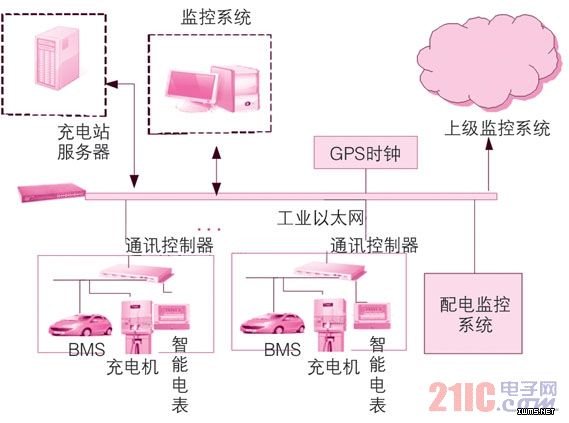

图1 充电站监控系统结构图

　　整个监控系统采用工业以太网连接，充电机、bms（电池管理系统）和智能电表由通讯控制器经协议转换后接入以太网并与上位机进行通讯，配电监控系统同样由以太网与监控系统通信，这些部分采用c/s结构；上级监控系统通过以太网与本地监控系统通信，该部分采用b/s结构；服务器负责存储充电站内的各种数据信息，gps时钟提供本地时钟校准功能。监控系统能通过工业以太网实现各种类型充电机的接入，对充电机和电池管理系统进行监控。此外，本地监控系统可以通过以太网与多个上级监控系统进行通信，实现分级和远程监控。这种结构使系统具备较强的可伸缩性，可以满足充电设施规模不断扩容的要求。
