另外，LA7846与LA7840/41/45相类似，但不可互换，因其内部结构不同。

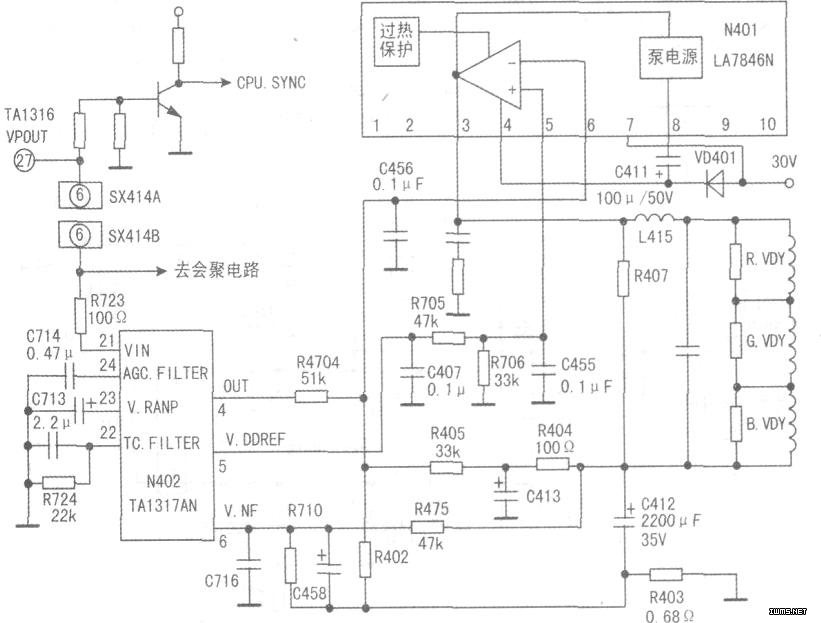

　　LA7846在康佳60P背投彩电BT4301中的应用电路如上图所示。LA76846N能提供的最大偏转电流达3.0Ap-p，低功耗．内设热保护电路，具有极好的放大特性，并能直流耦合，通常用于IIC总线控制大屏幕彩电和显示器中。该IC既作为OTL功放又可以作为OCL功放使用。

　　偏转校正处理集成块电路TAl317AN(N402)(27)脚的输出场频脉冲经SX414A(6)脚、XS414B(6)脚、R723耦合至TA1317AN的(21)脚，在其内部形成锯齿波，并经一系列控制后从TAl317AN(4)脚输出场据齿波信号去驱动LA7846。

　　这里LA7846N使用单电源供电方式，即采用0TL功放结构。场锯齿波从TAl317AN(4)脚输出，经R704加到N401(6)脚(内部放大器反相输入端)，经内部放大后从N401(3)脚输出，通过L415、RVDY、GVDY、BVDY(三组偏转线圈串接)、C412、R403构成偏转回路。

　　TAl317AN(5)脚并非场激励信号输出脚。而是V—DCRlEF(场直流基准电压)5V输出端。此5V电压经R705、R706分压后为N401(5)脚(内部放大器正相输出端)提供偏置电压(5Vx33kΩ/(47kΩ/+33kΩ)=165/80≈2V)，使N401(5)、(6)脚的直流电压为2V，达到平衡目的，让N401内部放大器工作于良好的线性状态．从而获得满意的图像效果。由于OTL电路使用了隔直大电容，会使图像线性变差，于是本机采取了多种线性补偿措施以改善图像线性：1．由R402引入锯齿波交流负反馈，稳定放大器增益，使N401输出的锯齿波电流幅度稳定。同时，R402也是N401(6)脚的直流偏置电阻。2．从C412正端取出交直流信号，经R404、c413、R405构成的低通滤波器滤除交流成分，形成直流负反馈，稳定N401放大器的直流工作点，防止图像抖动、漂移；3．R475、C458、R403组成反馈网络。反馈信号由R710、C716积分后加到TA1317AN的(6)脚，从TA1317AN的(4)脚输出预失真的非线性补偿波形，以改善场线性。

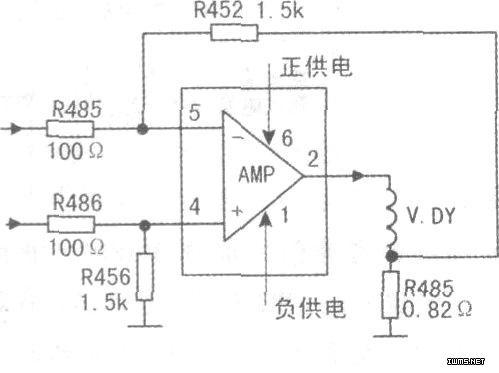

　　如今，人们对电视画质的要求越来越高，不仅限于图像清晰，而且要求画面无失真。因此，很多彩电的场功放采用了无电容隔直的直流耦合方式——OCL电路或BTL电路。日本三洋公司的LA7840/41/45/46既可用于OTL电路(参见上图)。又可用于OCL电路，如在康佳T2568K彩电中，LA7845与外围元件组成了OCL场输出。对比分析，不难看出，用作0CL电路时，不需要复杂的反馈网络来补偿线性，只需一只反馈电阻来稳定工作点即可。中图是该电路的结构简图。ocL场输出电路具有以下特点：1．电路采用双端输入、单端输出方式；2．(4)、(5)脚输入电压相等，即u(4)=u(5)；3输出端口直流电压为0V，即u(2)=0V；4．采用正、负电源供电；5．输出采用直流耦合方式，无隔直电容。

　　注意：若因某种原因使输出端直流电压不等于0V时，应立即切断电源检查，否则易导致电子束高速轰击显像管颈部，造成显像管切颈。

　　若输出端直流电压不等于0V，首先检查±VCC是否有掉电或不平衡现象(个别机型中+Vcc电压值稍大于-vcc，但-Vcc电压值不能比+Vcc大)，在供电正常的情况下，检查双驱动脚电压是否一致。若以上均正常，可判断场输出IC损坏。

　　值得一提的是，场输出采用直流耦合的彩电出现黑屏故障时，切不可盲目提高加速极电压来观察屏幕故障现象，应在开机瞬间监测场功放中点电压是否为0V，若偏移，应立即关机，查出不等于0V的原因，避免CRT切颈。

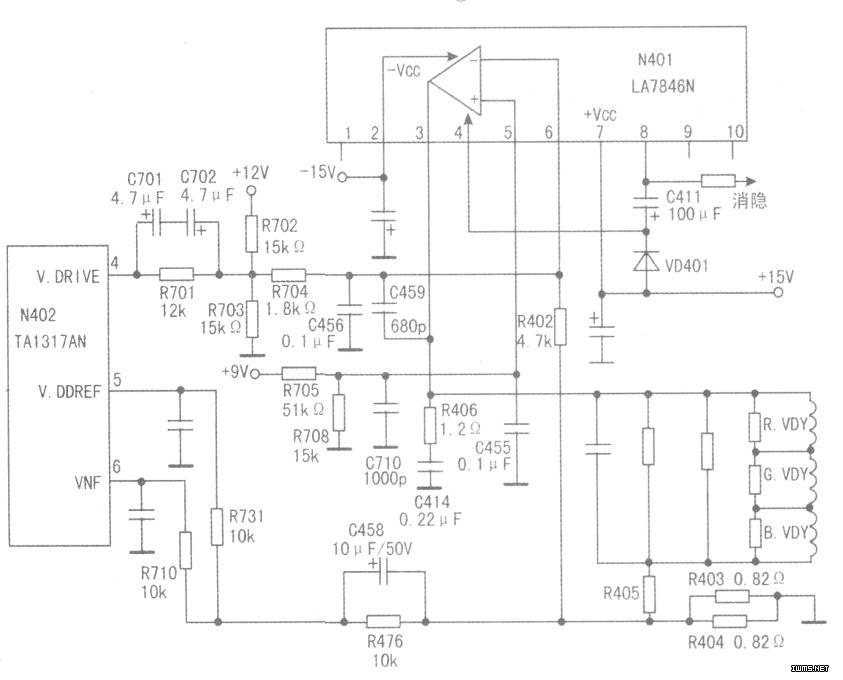

　　LA7846N在BT4301背投彩电中采用OTL结构，加入了多种负反馈网络来改善线性(参见上图)，而在BT43901V彩电中使用oCL结构，如下图所示，电路相对简洁，没有复杂的反馈网络，但可以获得更好的画面线性，这就是ocL电路的优越所在。比较图8与图1，二者有所不同。下图采用单端输入，驱动信号从(6)脚输入到内部放大器的反相端，内部放大器的正相端(5)脚接一固定偏压，此偏压由9V通过R705、R708分压得到，9V×15kΩ(51kΩ+15Ω)≈2．5V。其反馈电路同oTL形式相比则相对简单，它的反馈是从R403∥R404两端取出经R402反馈到LA7846(6)脚，以稳定工作点；另一路通过C458∥R476、R710进入TA1317AN(6)脚，以改善线性。
