场功放电路的核心作用是完成场锯齿波的功率放大．为场偏转线圈提供足够的驱动电流．以完成垂直方向的扫描。

　　场扫描输出电路早期多采用分立件电路．即高阻抗VDY电路，两组场偏转线圈串联．直流电阻为40Ω-60Ω。现行彩电多采用集成功放电路，即低阻抗VDY电路，两组偏转线圈开联，直流电阻为10Ω-15Ω。

　　按场功放结构可分为。OTL、OCL、BTL功放电路。

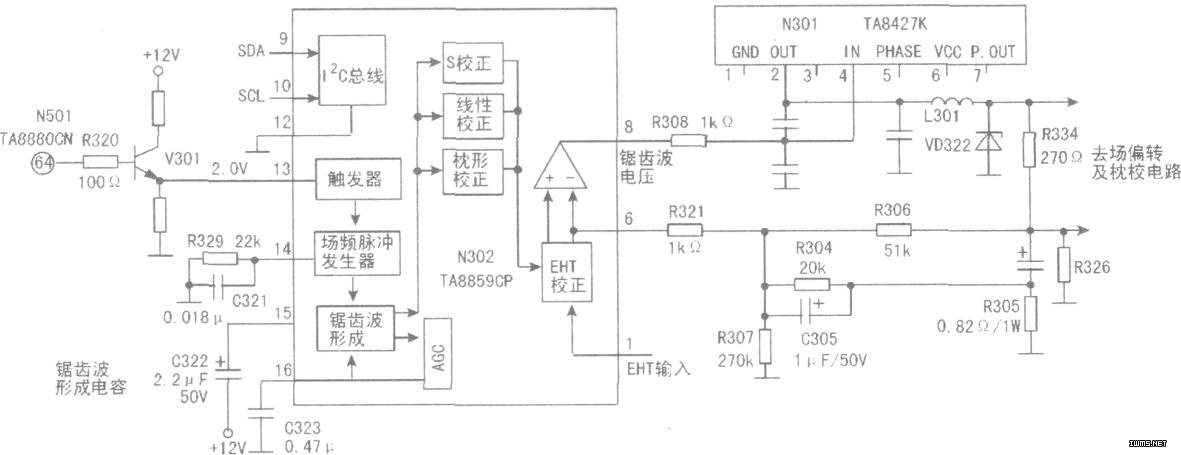

　　由于OTL功放电路工作稳定，且出故障时对显像管的危害较小，所以早期功放电路多采用OTL形式，但其负载回路需串接大电容(常为2200μF/25V)隔断直流，这样就使场扫描线性变差了，必须增设许多负反馈网络来改善线性，通常引入直流反馈稳定工作点和交流反馈改善线性．参见上图，R305为场扫描电流负反馈电阻。R305两端电压经C：305、R304、R307微分处理后，得到电流负反馈信号由R321反馈到N302(6)脚，即加到内部差分放大器的反相输入端，与差分放大器同相输入端的波形相减，则可以得到线性变化的锯齿波电压，完成线性校正作用。改变R307与R321的阻值比例，可以调整线性校正量，增大R307，则线性校正量增加，可以扩展光栅上部，压缩光栅下部；降低R307则减小校正量，可以压缩光栅上部，扩展光栅下部。一般情况下由于电阻不会变小．因此下线性压缩时应检查电阻R307；上线性压缩时检查耦合电阻R321。

　　(2305的作用是改善上线性，使图像上部伸展。若需图像上部伸展可以增大(；305的容量．反之则减小C305的容量。对于使用多年的机器，上线性压缩，且中点电压正常，多为C305失容引起。R306为场直流反馈电阻。

　　为了提高场扫描电路的效率，降低损耗，应设法在场扫描逆程期采用较高的电压供电，而在正程扫描时仍采用低压供电。为此，很多功放IC(如TA8427等)采用了泵电源电路，扫描正程采用低压供电，降低电路损耗，提高场扫描输出级的效率；场扫描逆程采用升压后的高电压供电，缩短场回扫时间．提高场逆程反峰电压幅度，改善场扫描逆程的消隐效果。

　　场功放电路为了消除寄生振荡，在场功放的输入、输出脚及偏转线圈两端接有消振小电容。

　　根据场功放电路的内部特点。可快速判断其好坏．下面以TA8427为例加以说明。

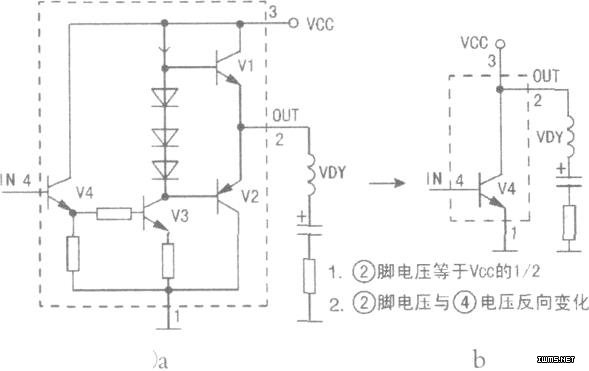

　　中图a为TA8427内部放大部分电路结构。

　　当(14)脚输入电压升高时，即U(4)↑→V4e极电压T→v3b极电压↑→V3c极电压↓→+u(2)↓，也就是说u(4)与u(2)成反相关系，其等效电压变化如中图b所示。因此可通过改变(4)脚电压同时监测(2)脚电压变化，来初步判断TA8427的好坏。当TA8427工作异常时，可将(4)脚与地短接，令功放截止，此时(2)脚电压应为VCC；若在(4)脚加高电平令其功放电路饱和．(2)脚电压值应该下降到很低。若符合上述变化规律((2)脚与(4)脚电压反向变化)，可判定此TA8427基本正常。此法还适用于LA7830、TA8403、CD9362、AN5521、AN5513等场输出IC。

　　还有一类场功放IC,如LA7840/41/45，虽然其引脚功能与上述TA8427一致，但因其内部电路结构不同(采用运算放大电路)，所以不可互换，也不能采用上述方法判断其好坏。

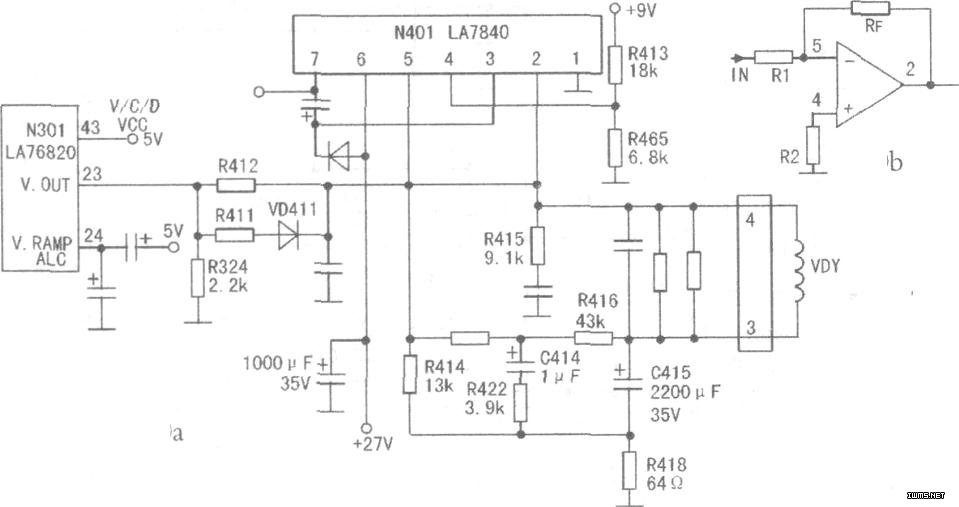

　　康佳F2109A彩电场输出电路如下图a所示。

　　LA7840内含反相比例运放电路，如下图b所示。图中RF为深度负反馈电阻，Au=RF/R1。放大器工作于线性状态时u⑤=u④，即正反输入等电位，u(2)与u(4)同向变化。如果LA7840(4)、(5)两端口电位失衡，将导致内部差动放大器偏离线性放大状态，使画面上部或下部出现伸缩现象，或出现亮边卷边，甚至顶端或底部出现黑屏。N401(4)脚电压系R413与R465分压所得；N401(5)脚电压由RF反馈电压与N301的(23)脚提供的驱动信号电平共同得到，静态时(切断驱动输入信号)，完全由RF反馈得到，且(4)、(5)脚电压约为2．2V，(2)脚电压等于Vcc／2。

　　若(4)、(2)脚电压不同相变化，则LA7840可能损坏；若RF变值或(5)脚外围电路故障或R465阻值变大，则u(4)↑，u(2)↑，图像上部拉长；若R413阻值变大，u(4)↓，u(2)↓，图像下部压缩；若u(4)正常、u(5)↓，多为RF变值引起。

　　提示：检修时若切断驱动脉冲，会导致输出工作异常，可能出现黑屏、关机、亮线故障。电压应在瞬问测得，不能开机过久。若静态工作点正常，则故障在前级(L,A76820)电路中，如N301(43)脚5V供电、(24)脚外围电容异常等。总线机也不应排除软件故障。
