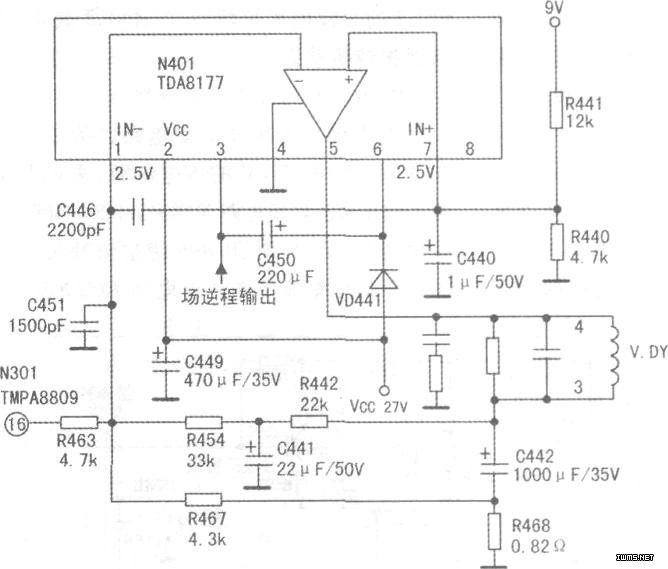

还有一类场功放IC虽然与LA7840/41/45功能完全相同，均能作为OTL、OCL两种功放使用(引脚不同)，但不便互换使用，它们是TDA8177、LA78040、LA78041、STV9379、STV9302、STV9379A等。TDA8177在康佳P29SEl51彩电中接成OTL形式，如上图所示，TDA8177(5)脚(输出端)直流电压约为VCC/2。

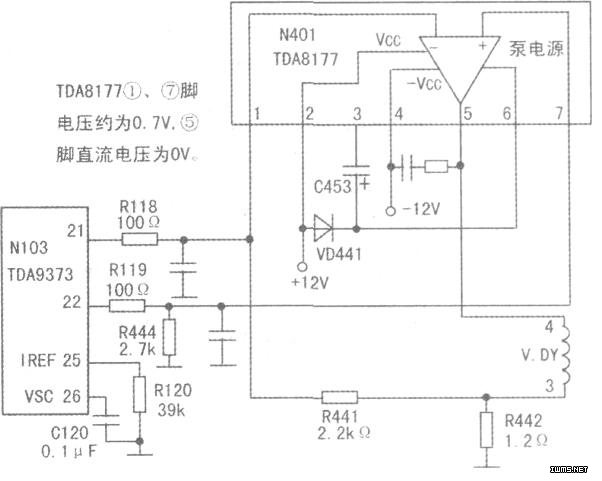

　　TDA8177在康佳P29SK061彩电中接成OCL形式。如中图所示。一个功放IC虽然可以接成OTL、OCL两种形式，但在不同的工作场合其各脚电压有所不同，实修时应特别留意。

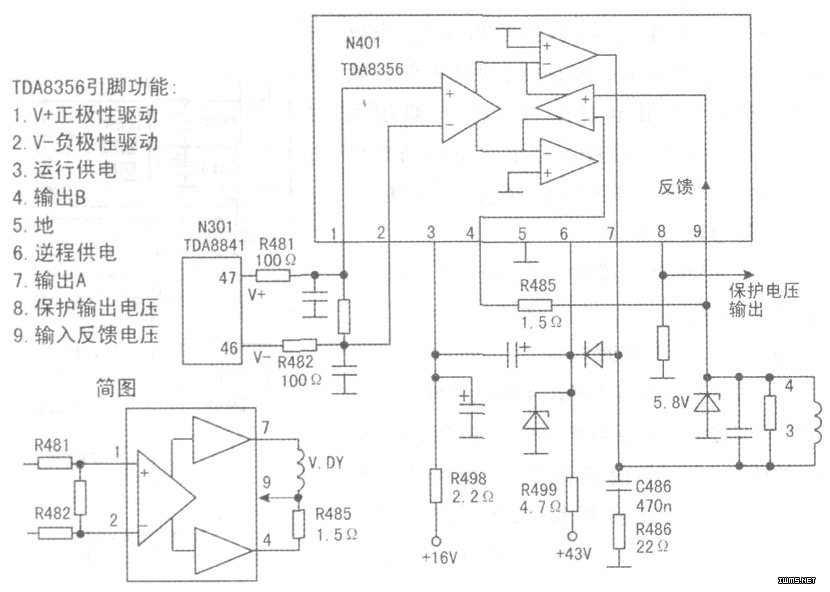

　　由于BTL电路具有工作效率高(运行于G类状态)、频率适应范围宽等优点，也在彩电场功放中使用，康佳F2109C彩电场输出电路采用了BTL形式，如下图所示。BTL电路具有以下特点：

　　1．u(1)=u(2)=2．2V。

　　2．u(7)=u(4)=u(9)=7．5V≈U(3)/2。

　　3．偏转负载两端接Ic正负输出脚，不同OTL、OCL电路中偏转线圈下端通过小电阻接地。

　　4．在直流工作电压和负载阻抗相等时，其输出功率是OTL的4倍。其供电大多为15V左右(运行供电)。

　　5．输出无耦合电容，负载不接地(负载浮地)。两输出端直流电压不相等时，可能使CRT切颈，应特别注意此点，并切记正负驱动电平应平衡。
