1．2 USB OTG的通信协议

USB OTG与USB标准仅有最小的差别，如主设备转换协议HNP(Host Negotiation Protoc01)、会议请求协议SRP(Session Request Protocol)、维持USB通信方式，即USB主／从结构、无对等方式等。主设备转换协议(HNP)可以控制A-设备与B—设备连接中主机角色的转换，它通过A—设备产生使B—设备获得总线控制的条件，使B—设备获得总线控制的机会，实现二者之间的主从转换。会议请求协议(SRP)可在会议开始的一个时间段内，VBUS高于A—设备的通话门限值，A-设备被默认为主设备。在会议过程中，A-设备与B—设备可通过主设备转换协议，完成主从角色的转换。当VBUS跌落到小于A-设备的通话门限值，则通话结束，B—设备将总线控制权交还给A—设备，B—设备再重新转为从属设备，同时，A-设备也还原为主设备。

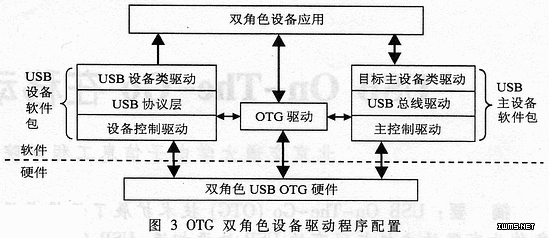

当OTG双角色设备以主机方式工作时，USB主设备软件包工作。主控制驱动完成USB主设备软件包与双角色USB OTG硬件间的数据交换，USB总线驱动保存设备的信息，目标主设备类驱动支持目标设备列表里的设备。OTG提供通用的主设备类驱动程序。

当OTG双角色设备以从机方式工作时，USB设备软件包工作。设备控制驱动完成USB设备软件包与双角色USB OTG硬件间的数据交换，USB协议层完成USB协议规范，USB设备类驱动的功能取决于该双角色OTG设备的功能。

2 USB OTG在移动领域中的应用

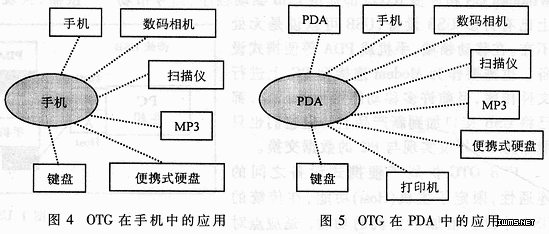

USB OTG实现了手机或PDA与其它USB外设的无障碍连接。图4和图5分别为OTG在手机和PDA上的应用。在图4中，作为主设备的手机，与手机相连交换信息；与数码相机相连，通过E-mail发送图片，也可上载图片到互联网页；与扫描仪相连，可获得扫描的名片信息；与MP3相连，可交换或发送音乐；与便携式硬盘相连交换文件；与键盘相连，可作为用户接口。

在图5中，作为主设备的PDA，与PDA、手机相连交换文件；与数码相机相连，可上载图片；与扫描仪相连，可获得图片信息；与MP3相连，可交换音乐文件；与便携式硬盘相连交换文件；与打印机相连打印文件；与键盘相连，可作为用户接口。



ISP1362是一种符合OTG标准的USB2．0主机和外设控制器，可以作为USB主控及USB外设或同时担任双重角色。

USB OTG的广泛应用还需各类外设将USB OTG引人到开发标准中，并在驱动程序上进行改进，使其早日成为各类设备的标准接口。USB OTG扩展了便携式设备之间的连通性，使其脱离PC，可以实现便携式设备作为主机与现有USB外设的连接，以及便携式设备之间连接，更加扩展了USB的应用范围。
