一辆行驶里程约6800km，车型为C260 L9配置M274发动机的奔驰轿车。客户反映：该车后排USB接口没电。
    故障诊断：此车在中控台后端装配有电源插座总成（如图1所示），包括230 V电源插座，SA代号U67，旁边还有一个USB接口的5V电源插座和一个12V的点烟器电源插座。

    连接诊断仪XENTRY KIT进行快速测试，结果未发现有相关的故障码，分析可能的原因有：
      （1）后排USB电源插座故障；
      （2）后排USB电源插座到后排保险丝和继电器模块K40/5的电源线故障；
      （3）后排保险丝和继电器模块K40/5故障。

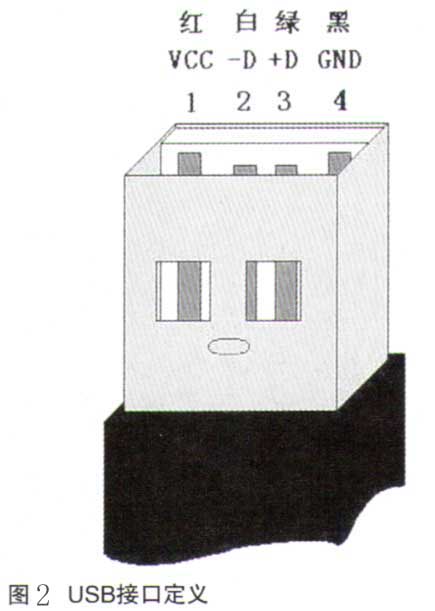

    USB接口定义如图2所示。

    ·红色：USB电源5V
    ·白色：USB数据线DATA-（负）
    ·绿色：USB数据线DATA+（正）
    ·黑色：地线GND
    检查发现220V和12V电源插座电压均正常，用万用表测量USB接口1号脚电压为0V，不正常，标准值应为5V；检查后排USB电源插座的USB接口的4根插针完好，无锈蚀、折断等异常情况；拆下后排电源插座总成，拨下USB电源插座的电气插头，检查插头无锈蚀、折断等异常情况；用万用表测量，发现1号针电源12.1 V、正常；2号针搭铁与车身间的阻值为0.2Ω，正常；说明后排USB电源插座的电源供给正常；用万用表测量，USB接口的4号针到电气插头的2号针间的阻值为0.1Ω，正常；USB接口的1号针到电气插头的1号针间的阻值为22.3MΩ，不正常。对比正常车辆，标准值应为1.5MΩ左右；查询厂家无相关技术指导TIPS或SI信息；与正常车互换后排电源插座总成，结果故障转移；综合分析故障原因为USB电源插座内部的12V转换为5V的转换器电气故障。
    故障排除：更换后排电源插座总成后故障排除。
    故障总结：3种电源各自独立，可用相应的用电器测试是否功能正常。
