一辆行驶里程约4300 km、搭载2.3L涡轮增压发动机和6速手自一体变速器的2015年进口福特野马。据驾驶人反映：该车USB接口无法给手机充电。

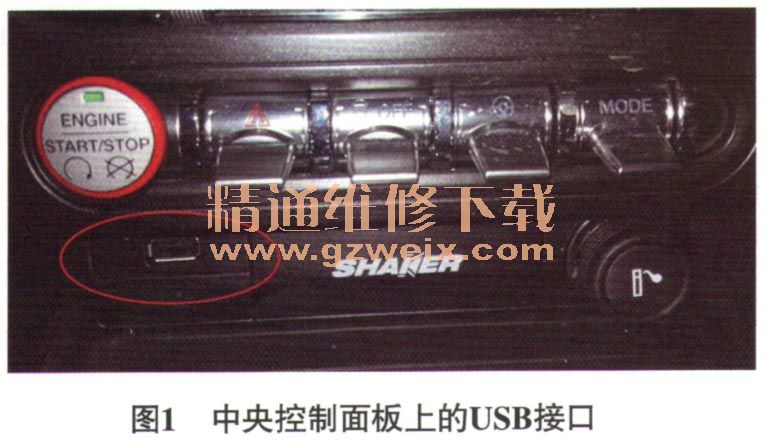

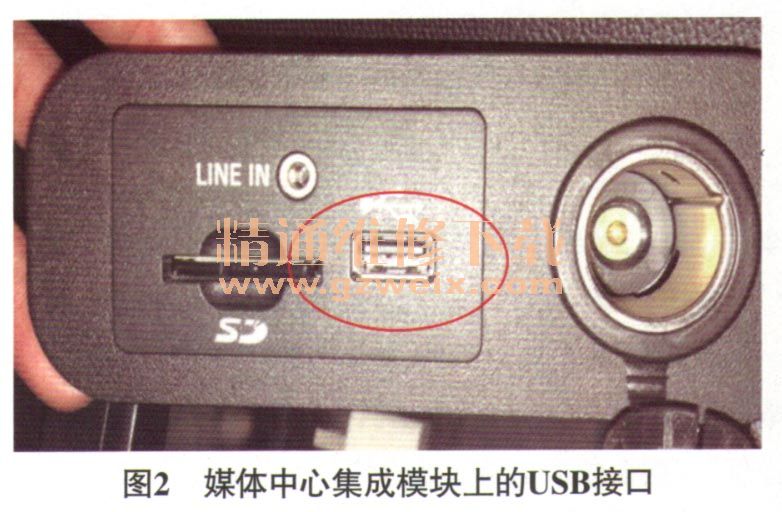

    故障诊断：接车后试车验证故障，维修人员仔细查找该车USB接口，共有2处，分别在中央控制面板（图1）和扶手箱处的媒体中心集成模块上（图2）。首先在中央控制面板的USB接口上连接USB数据线，接通点火开关，发现USB接口不能给手机充电；接着在媒体中心集成模块的USB接口上连接USB数据线，也不能给手机充电。在媒体中心集成模块的SD卡插槽内插入一正常的SD卡，结果SYNC模块不能识别SD卡。维修人员起初怀疑媒体中心集成模块供电的熔丝熔断，查阅车主使用手册上的熔丝功能说明，并没有发现与媒体中心集成模块供电有关的熔丝。



    拆卸SYNC模块和媒体中心集成模块，进一步检查发现SYNC模块通过数据连接线与媒体中心集成模块上的USB接口相连。仔细检查数据连接线，没有发现破损和挤压的痕迹。该数据连接线上有1个转换连接器（图3），断开转换连接器，发现靠近媒体中心集成模块侧的数据连接线跟普通手机USB数据线几乎相同，只是一侧的连接器有区别。于是，找来普通手机USB数据线，更换下靠近媒体中心集成模块侧的数据连接线，不经过媒体中心集成模块，发现更换上去的USB数据线可以给手机充电了，由此排除SYNC模块故障的可能，怀疑故障出在媒体中心集成模块及其相关线路上。

    查看媒体中心集成模块的电路，断开媒体中心集成模块上导线连接器C3618图4），测得导线连接器C3618端子1的供电正常，端子8的搭铁也正常，怀疑媒体中心集成模块损坏。

    故障排除：更换媒体中心集成模块后试车，USB接口可以正常工作，插入SD卡，SYNC模块能正常识别SD卡，至此，故障彻底排除。
