超小型智能热释电红外检测器组件
来源:本站整理  作者:佚名  2011-08-24 08:03:23



      热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。早在1938年,有人提出过利用热释电效应探测红外辐射,但并未受到重视,直到六十年代,随着激光、红外技术的迅速发展,才又推动了对热释电效应的研究和对热释电晶体的应用。热释电晶体已广泛用于红外光谱仪、红外遥感以及热辐射探测器,它可以作为红外激光的一种较理想的探测器。它目标正在被广泛的应用到各种自动化控制装置中。除了在我们熟知的楼道自动开关、防盗报警上得到应用外,在更多的领域应用前景看好。比如:在房间无人时会自动停机的空调机、饮水机。电视机能判断无人观看或观众已经睡觉后自动关机的机构。开启监视器或自动门铃上的应用。结合摄影机或数码照相机自动记录动物或人的活动等等……。您可以根据自己的奇思妙想,结合其它电路开发出更加优秀的新产品。或自动化控制装置。

热释电传感器基本知识

    热释电效应同压电效应类似,是指由于温度的变化而引起晶体表面荷电的现象。热释电传感器是对温度敏感的传感器。它由陶瓷氧化物或压电晶体元件组成,在元件两个表面做成电极,在传感器监测范围内温度有ΔT的变化时,热释电效应会在两个电极上会产生电荷ΔQ,即在两电极之间产生一微弱的电压ΔV。由于它的输出阻抗极高,在传感器中有一个场效应管进行阻抗变换。热释电效应所产生的电荷ΔQ会被空气中的离子所结合而消失,即当环境温度稳定不变时,ΔT=0,则传感器无输出。当人体进入检测区,因人体温度与环境温度有差别,产生ΔT,则有ΔT输出;若人体进入检测区后不动,则温度没有变化,传感器也没有输出了。所以这种传感器检测人体或者动物的活动传感。 由实验证明,传感器不加光学透镜(也称菲涅尔透镜),其检测距离小于2m,而加上光学透镜后,其检测距离可大于7m。

    为了缩短产品研发周期,快速应用热释电传感技术。电子制作实验室网站批量供应以下几种热释电传感器成品组件。

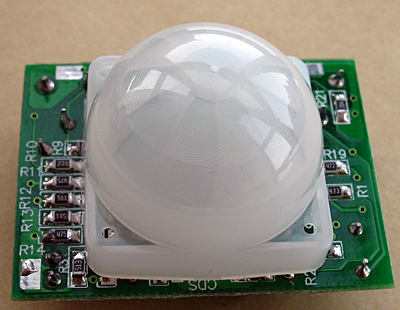

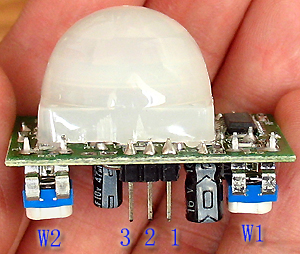

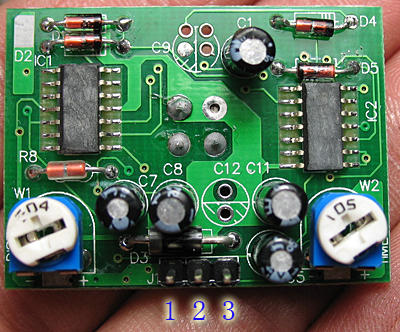

产品1:经济型超小红外人体检测组件A型:

数字1脚: 电源负极
数字2脚:信号输出,高电平有效,4~6V和工作电压有关
数字3脚:电源正极 DC6~9V
W1:灵敏度调整 W2:输出延时调整 5~120秒


    注意:模块出厂时已经设置成加电便工作的方式,并设置在随机工作延时状态,即人在感应区活动,模块便持续有输出,直到人离开感应区并延时一段时间后才停止输出。

    顺时针调节W1,可以增加检测灵敏度增加感应距离;逆时针调节,降低感应距离。

    工作延时调整:顺时针调节W2,延长工作时间;逆时针调节,缩短工作时间。若要求更长或更短的工作时间,调整W2也不能满足,将C12更换成更大容量的电容或者更小容量的电容。

技术参数:

1、工作电压:DC6~9V
2、电平输出:和电源电压相同
3、感应角度:水平:90~140度;垂直:15~30度
4、静态电流:小于750μA
5、无信号输出:0V
6、感应距离:0.5~15米
7、外形尺寸:28mm×38mm 高25毫米(最高点)
8、
输出电平:4~6V与工作电压有关
9、工作时间:可调5-120秒范围

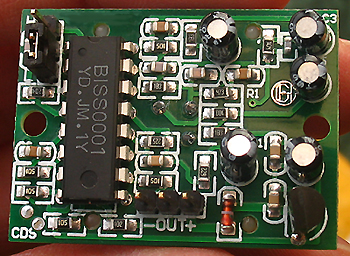

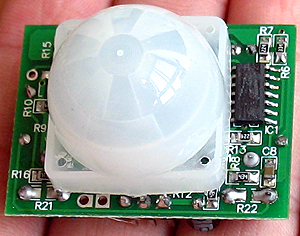

产品2:BISS0001红外人体检测组件: 含菲涅尔透镜,22元一个



    这款是采用红外专用芯片BISS0001芯片设计的人体传感模块,它最大的优点是性能稳定可靠,应用资料齐全,客户需要详细了解BISS0001芯片资料的可以点击进入浏览

    模块有三个输出脚,左上图标有“+”的是正电源DC4.5~24V,标有“-”的是地,标有“OUT”的是输出脚,有人输出3V高电平,无人输出0V低电平,图中左上角有一个检测方式切换跳线,戴到中间和H连接为重复模式,只要检测区域有人模块就一直有输出,这种模式一般称为电平输出,戴到中间和L连接为不重复模式,这种模式下即使检测区域有人模块也会自动停止输出一段时间(封锁延时),然后再检测,这种模式一般习惯称为脉冲输出。

    模块采用低功耗稳压器件7133A-1,可以保证在很宽的输入电压下稳定提供3.3V的工作电压,确保模块能正常工作。

技术参数:

1、工作电压:DC4.5~24V
2、电平输出:有人3V高电平,无人0V低电平
3、感应角度:110度
4、静态电流:小于50μA
5、感应距离:0.5~7米
6、触发时间:0.5~200秒
7、触发方式:H:重复/L:不重复
8、外形尺寸:28mm×38mm 高25毫米(最高点)

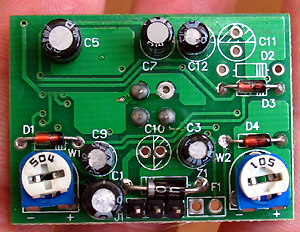

产品3:增强型超小红外人体检测组件B型:

模块引脚说明:1:公共地线 2:信号输出 3:电压正极

    超小红外组件B型比A型的功能更强大性能也更稳定,调节W1可改变感应距离。调节W2可改变持续工作时间,当要求持续工作时间大于25秒时,可以将C11更换成容量更大的电容;当要求小于1秒时,可以更换成容量比C11小的电容。

    我们的模块采用随机延时的工作方式,即人体只要在感应区内不停地活动,它就一直有输出,直至人体离开感应区后开始计算延时。在C9的位置接上47u的电容,可以实现延迟约40秒后才开始工作,可以避免模块一加电或掉电后来电便工作的缺点。在C12的位置接上4.7u的电容, 可以实现感应到人体约5秒后才工作。容量大小决定延时长短,但是不允许工作时间少于此延时时间,即C12不能大于C11容量。在CDS位置接上光敏电阻(光阻10K,暗阻大于2M), 可实现白天不感应,夜晚才感应。在CDS位置接上时钟控制器常闭接点,可做到某段时间接受感应,某段时间不接受感应。

使用注意事项:

    1、人体感应器模块的工作电压为:5V—12V,电源需要良好的滤波。

    2、由于负载从工作变成停止时引起模块又产生输出的误动,解决办法如下:A、电源部分加电感滤波。B、采用负载和模块使用不同的电压的方法,例如:负载使用24V工作电压,模块使用12V工作电压,其间用LM7812三端稳压器隔离。C: 使用更大容量的电源。

    3、人体感应器模块工作环境应该避免阳光、强光直接照射,若工作环境有强大的射频干扰,可采用屏蔽措施。若遇有强烈气流干扰,关闭门窗或阻止对流。感应区尽量避免正对着发热电器和物体,以及容易被风吹动的杂物和衣物

    4、人体感应器模块必须装配在密封的盒里,否则一直会有输出信号。探头(PIR)与镜片有一聚焦距离,通常在20—30mm范围调整。

    5、如果要求红外探测器的探测角度小于90度时,可以用不透明胶纸遮挡镜片或裁剪缩小镜片来实现。

    6、人体感应器模块采用双元探头,人体的手脚和头部运动方向与感应灵敏度有着密切的联系,如果设置安装不当,会影响感应效果。

    7、模块中的探头(PIR)可以装焊在电路板的另一面。也可将探头用双芯屏蔽线延长,长度应在2米以内为好。

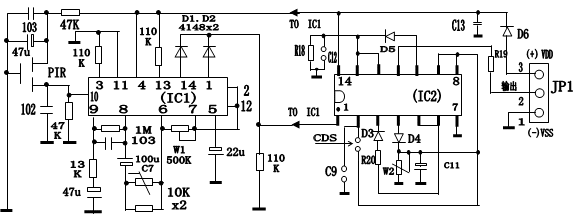

这是增强型超小红外人体检测组件B型的内部原理图:

应用举例:

1、红外自动水龙头

一、随机延时出水电路:

    在B模块的C9电容位置焊接上47u电容,避免一加电便工作的现象。加电40秒后,手进入感应区,自动出水;手离开感应区,自动停水。调整W2阻值大小是延时的长短,W2阻值太小,供水时会发生中断;阻值太大,造成手离开后续水时间过长,浪费水。通常3秒延迟时间为宜。

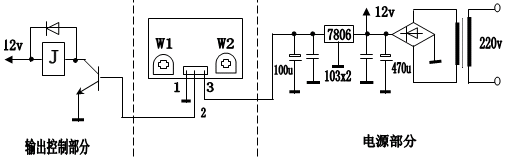

二、固定延时电路:



    在模块C9位置焊接一个3.3u电容。并在D5二极管正极和CDS上孔之间加一个二极管见上图所示。当
手进入感应区带动磁阀供水,W2阻值大小决定供水时间长短,工作时间结束,停止供水。手再次进入感应区,又自动供水。从停水到能再次接受感应供水的时间,由C9容量大小决定,C9=3.3u约3秒。

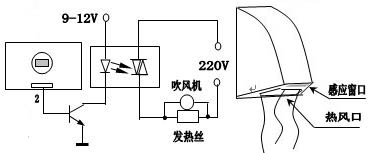

2、红外自动干手机


    制作干手机可参考随机延时电路和固定延时电路。交流负载采用光电耦合式过零模块为佳。注意:人感器必须隔热,出风口与感应窗口要分离。

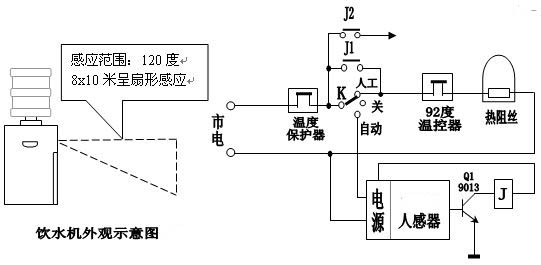

3、饮水机自控电路

    人在感应范围,饮水机加热或者制冷;人不在感应范围,15分钟后自动关机。将B模块的C11换成100uF/10V电容,W2工作时间电位器换成10MΩ1/8W固定电阻参见上图,其他元件无需改动,便可实现以上工作原理。

    其特点是不必担心忘了开关机,避免“烧死水”产生有害化学物质影响身体健康的现象。适用于家庭、会议室、接待室以及公众场所使用的饮水机,另外还可利用继电器另一组接点,定期给冷水和杯子柜采用紫外线或者臭氧消毒。

4、柜式空调自控电路

    工作原理:人在感应范围(约100平方米),空调机工作;人离开感应范围,15分钟后(时间可选择),空调机自动关机。适用家庭、会议室、餐馆、接待室以及公共场所的柜式空调机。
