雅乐思C18N2D/C1812D系列微电脑电磁炉是中山市雅乐思电器有限公司在2005年年底推出的普及型电磁炉。该电磁炉不但具有火锅、煮饭、烧水、煎炒等功能，还具有预约开机、定时关机及电量查询功能，方便用户使用。其内部电路较为简单，与当今主流电磁炉的设计基本相同，由一块主板（控制电路和主逆变电路）和一块按键及显示电路板组成。
　　
　　整机电路分析
　　
　　1．主逆变电路
　　

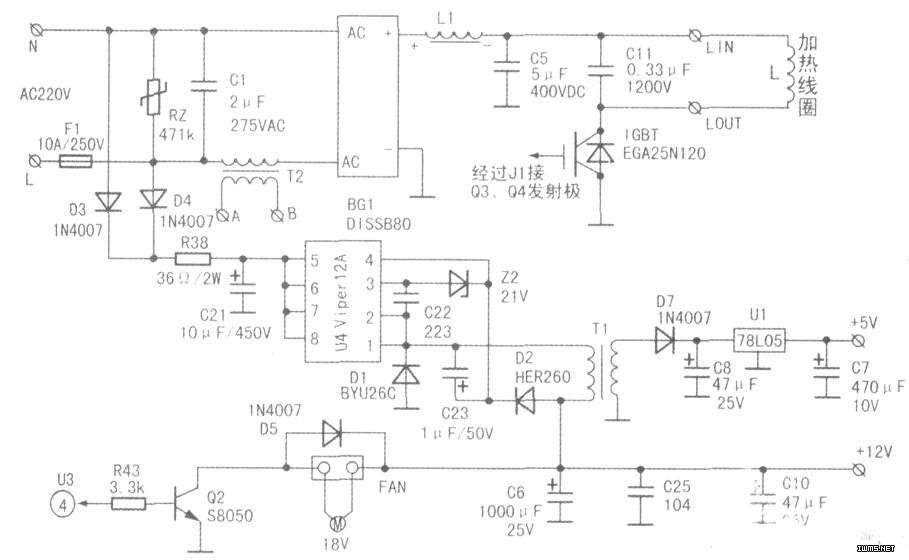

　　该机的主逆变电路如上图所示，主要由加热线圈L、谐振电容Cll(0.33μF1200VDC)、门控管IGBT（型号为EGA25N120，内含阻尼二极管）组成。其工作原理如下：当门控管IGBT导通时，流过加热线圈L的电流迅速增大，同时加热线圈L将电能储存起来；当门控管IGBT截止时，储存在加热线圈L中的电能向谐振电容Cll充电，随即Cll又向加热线圈L放电。

　　如此循环，即电容Cll和加热线圈L发生并联谐振，加热线圈L周围便会产生高频交变电磁场。该电磁场使放在电磁炉炉面上的不锈钢锅体感应出强大的涡流，从而产生大量的热量，对食物进行加热。

　　2．低压电源电路
　　
　　该电磁炉的低压电源电路采用的是开关电源降压电路，与常见的变压器降压电路有较大的差异。该机低压电源电路主要由ST公司生产的内含场效应开关管、脉宽调制控制器、过流、过压及过热保护电路的新型中小功率单片智能电源集成电路U4(Viper12A)和开关变压器Tl等元件组成。

　　通电后，交流220V市电经D3、D4整流、R38限流、C21滤波后，得到+300V左右的直流电压加到U4的(5)～(8)脚，U4内部各电路得电后开始工作，内部场效应管进入开关状态。此时，开关变压器Tl的初级线圈经D1整流．C6、Cl0、C25滤波后，得到+21V的直流电压，给散热风扇、脉冲信号驱动电路及U2(LM339)供电；另外，开关变压器Tl的次级线圈的输出经D7整流、C8滤波、Ul(78L05)稳压、C7滤波后，得到+5v的直流电压，给单片机电路、按键及显示电路和一些上拉电阻及基准电路供电。

　　3．单片机复位电路
　　
　　如下图所示，该机的单片机复位仍采用常见的硬件复位电路，主要由R31、C16、R45组成。开机瞬间，+5v电压经过R31对C16充电（由于R31阻值较大，C16充满电需要一定的时间）．HT46R22的(15)的(15)脚暂得不到高电平。只要该低电平时间足够长，单片机便能正常复位。当C16充满后，HT46R22的(15)脚为高电平，单片机进人工作状态。

　　4．开机／关机电路
　　
　　接上电源，蜂鸣器响一声，电源指示灯亮。此时，整机处于待机状态，单片机HT46R22的(14)脚无脉冲信号输出，④脚输出为低电平。同时，HT46R22⑥脚输出为低电平，经过D20将U2(LM339)⑤脚拉至低电位，防止其他干扰信号经过驱动电路放大后使门控管导通。放置好锅具后，按一下电源“开／关”键S12，单片机HT46R22的(14)脚便输出脉冲信号。同时，HT46R22⑥脚输出的低电平变为高电平，使脉冲信号能够顺利通过。另外，单片机HT46R22④脚也由待机时的低电平变为高电平，使Q2(S8050)饱和导通，散热风扇转动。

　　5．开机延迟电路
　　
　　电磁炉在开机瞬间，各电路电源的建立均比单片机电路的启动要早。因此，为了防止门控管在开机瞬间受电流的冲击而损坏，该电磁炉增加了开机延迟电路。参照下图，该电路主要由U2、R16、R17、R48、R49、C2、C3组成。在开机瞬间，U2⑦脚因为接有电容C3，所以其电压值低于⑥脚．U2①脚输出低电平，U2⑤脚也变为低电平，将脉冲信号对地短路，U2②脚无脉冲信号输出，保证门控管在开机瞬间不导通。当C3充满电后，U2⑦脚电压高于(6)脚电压（由R16、R17、及R48、R49的阻值决定）．其①脚输出变为高电平，相当于内部电路开路，对脉冲信号的通过无影响。

　　6.220V交流电压监测电路
　　
　　为了防止门控管在220V交流电压过高或过低时损坏，本机设计了220V交流电压监测电路。参照下图，220V交流电压经过电阻Rl或者R2降压、R3分压、C13滤波后，送到单片机HT46R22的⑧脚，单片机根据此电压值的高低来判断交流电压是否正常（其电压值由厂家设定并存储在单片机内部，一般下限为150V，上限为260V）。若判断出交流电压过高或者过低，单片机(14)脚将停止脉冲信号的输出。同时，单片机HT46R22⑥脚将输出低电平，使门控管停止工作，并在数码管上显示出故障代码，以方便故障排除。
