2.3 键盘模块
   键盘是信息的输入窗口，基于STC80C51单片机，采用矩阵键盘，采用4条I/O线作为行线，3条I/O线作为列线组成的键盘。在行线和列线的每个交叉点上设置一个按键。这样键盘上按键的个数就为3×4个。这种行列式键盘结构能有效地提高单片机系统中I/O口的利用率。通过软件编程可以消除键抖动，从而达到更好的信息输入的作用。
    2.4 驱动模块

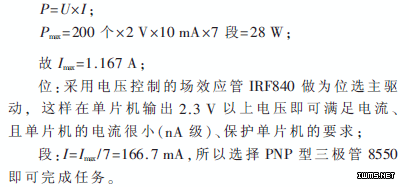

   驱动显示器模块的功率计算选择如下(按共阴极，24 V供电)：

    2.5 主屏幕
   以LED为基本单元，根据电源电压和不同颜色LED的耐压值，进行串并联（每串的LED数目要严格统一，不然会引起数码条颜色不均的现象）。
   注意：不同批次的LED灯会有不同的端电压、电流和发光颜色，因此尽量选择同一批次高质量的超高亮LED做为基材，可能的话先买部分LED做实验，效果不错再批量购买。
    3 软件设计
    3.1. 主控制台
   主控制台提供给场地记分裁判使用，作为显示屏的同步监视器，当接通电源，时间显示的7位共阴极的数码管显示“00 00 00”时，按下12 min一键置位，即可以显示“12 00 24 00 00”表示第一节12 min以及24 s倒计时准备开始；按计时键时，时间开始倒计时，比赛开始并同时响铃。
   记分显示：要给A队或者B队加分，分别按下不同的记分键+1、-1键；当比赛出现暂定，比赛时间与24 s倒计时同时暂停并同时响铃提示。比赛结束时，响铃提示。进入第二节比赛、第三节比赛、第四节比赛与此类似。
   主控制台同时将信息通过无线传输到显示屏上，显示屏的信息与主控制台信息保持实时同步。

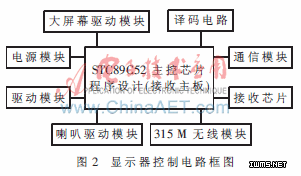

    3.2 显示屏
   显示屏是提供给观众及球员观看的大显示屏幕，它与主控制台同步播放比赛战况。
   当接通电源，显示屏显示与主控制台一样。显示屏通过接收无线传输的数据信息，将信息通过单片机等控制同步显示给观众及球员。
   本次设计是基于STC80C51单片机开发的新型智能篮球记分器，采用指令冗余和按键延时去抖，并添加屏蔽层等抗干扰措施以提高系统稳定性。还应用开关电源作为电源供电，使得系统工作电压更稳定。在主控制台使用同步监视器，不仅提高操作效率，而且提高系统准确性。采用动态扫描的方式相对于传统的锁存提高了速度，通过快速扫描方式对数据及时刷新。因而系统的快速性得到了明显的提高。
    基于STC80C51单片机开发出来的新型智能篮球记分器，实现了智能化、简单化，能够正常完成各项指令操作，并且能够实现软件升级。它拥有美观的记分显示，人性化的设计，更增加了低功耗绿色环保理念。另一方面，如采用主控同步监视、应用开关电源、采用动态扫描方式等创新思路，使得篮球记分器的稳定性、准确性、快速性在传统的基础上得到了明显的提高。
参考文献
[1] 胡建明.MCS-51单片机篮球计分器的设计[J].科学咨询，2009(11)：40，44.
[2] 徐玮.51单片机综合学习系统-无线遥控模块的应用[J]. 电子制作，2008，16(6)：29-32.
[3] 胡汉才.单片机原理及其接口技术[M].北京：清华大学出版社，2008.
[4] 康华光.电子技术基础数字部分（第五版）[M].北京：高等教育出版社，2005.
