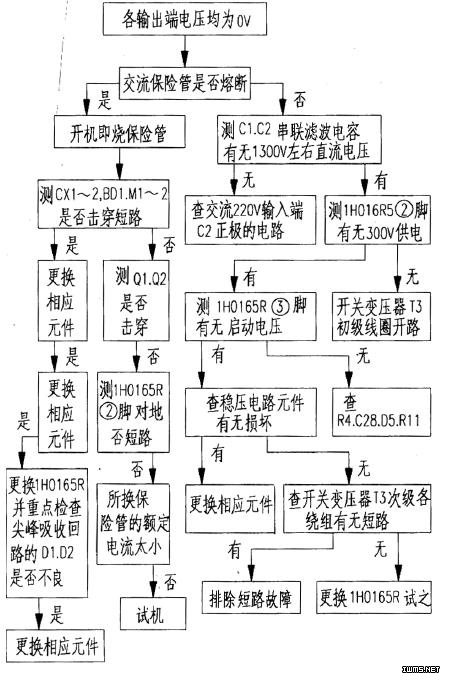

(1)各输出端电压为0V
输出端电压为0V,说明电源电路未工作。首先应检查交流输入整流滤波电路及辅助电源电路。该故障检修流程如图所示。

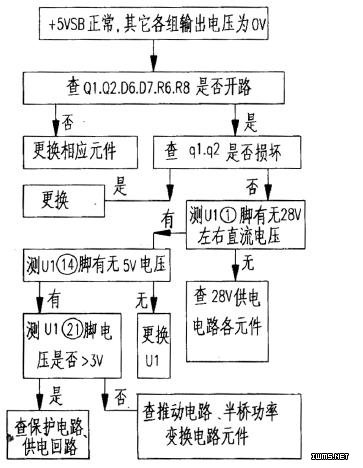

(2)+5VSB输出正常,但其他各组输出电压均为0V,+5VSB电压输出正常,说明交流输入整流滤波电路及辅助电源工作正常,故障应在主电源部分,该故障检修流程如图所示。
(3)+5VSB电压偏离正常值
电压输出过高或过低,一般是取样电压反馈网络出现故障,应检查IC1、IC2该故障检修流程如图所示。
(4)刚启动时电源风扇微动一下即停,但各组输出电压均为0V。
ATX电源受控启动一瞬间电源风扇能微动,说明交流输入整流滤波电路、半桥功率变换电路及推动电路工作基本正常,故障部位可能在负载或高频脉冲整流滤波,即各过压过流保护电路。
该故障检修流程如图所示。
