方正Xk09－104－1001型电脑主机电源采用FSPGROUPINC公司新生产的FSP145－60SP型ATX开关电源。它由主电源、辅助电源(副电源)及保护电路构成。辅助电源主要用来给微机主板“电源监控”电路、脉宽调制芯片及推动组件供电；主电源用来给微机主板其它电路供电。主电源受控于辅助电源，只有在辅助电源工作正常的情况下，主电源才能工作。

　　一、交流输入及整流滤波电路
　　

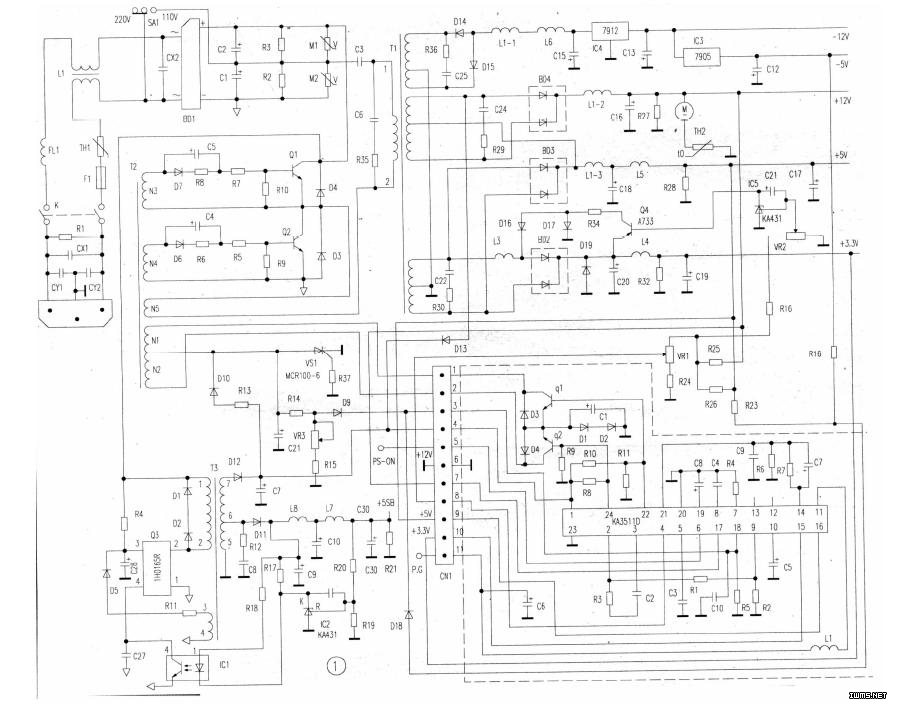

　　根据实物绘出开关稳压电源的原理图。当接通电源时，220V或110V交流市电经CX1～2、CY1～2、L1等组成的抗干扰电路，将交流供电网中高频杂波滤除后，送入BD1构成的整流电路(220V时为桥式整流；110V时为半波倍压整流)，经整流后，在C1、C2及R2、R3均压电阻上得到300V左右的直流电压，作为主电源电路及辅助电源电路的工作电压。负温度系数热敏电阻TH1限制开机瞬间因C1、C2充电产生的冲击大电流。M1、M2为压敏电阻，其作用有两个方面：一是SA1误切换防护，当输入电压220V时，如果SA1开关误拨在110V～侧，则因整流滤波电路处于倍压工作状态，会引起整流滤波电路的输出电压过高(600V)而损坏开关电路，甚至损坏主机。

　　加入压敏电阻以后，当SA1误动作时，压敏电阻承受的电压高于其标称电压而短路，并引起保险管F1断路，从而切断交流电源输入，保护设备和电源本身：二是用来防止市电过高带来的危害。

　　二、辅助电源
　　
　　(1)1H0165R芯片简介
　　
　　1H0165R是一种新型的四端离线式单片电源集成电路。它内含振荡器、复位电路、脉宽调制电路及MOS-FET场效应管，并具有过压、欠压、过流等保护功能。其引脚功能与实测数据见附表。

　　(2)工作原理
　　
　　300V左右的直流电压，一路经过开关变压器T3的①－②绕组，加至电源厚膜块Q3(1H0165R)的②脚，为电源电路提供工作电源；另一路经过启动电阻R4届，对C28充电，当C28两端的电压达到1.5V时，Q3内部的振荡电路开始工作，输出可控脉宽的PWM脉冲信号，使Q3内部的功率开关管工作在开关状态，T3的初级绕组上就有脉冲电流流过。根据电磁感应原理，T3的③－④绕组便会产生感应脉冲电压。该电压经D5控流C28滤波后得到约16.5V的直流电压，并加至Q3③脚给Q3提供正常工作所需的工作电压。

　　(3)稳压控制电路
　　
　　稳压控制电路由误差取样电路IC2、光电耦合器IC1、Q3的④脚内部电路及其外围元件组成。

　　稳压取样输入信号，直接从D11、L8、C10、L7、c30整流滤波所产生的非受控＋5SB电压上进行取样，经IC2内部比较电路处理后，从IC2的K端输出控制信号，去控制IC1中发光二极管发光强度，使之随＋5sB电压的变化而变化，并作用于光敏管以改变其导通程度，通过脉宽调制电路来控制开关管的导通时间，从而获得稳定的直流电压输出。

　　(4)保护电路
　　
该机中的D1、D2构成了尖峰吸收回路。其作用是在Q3内部开关管由导通转为截止时，将开关变压器T3初级绕组所产生的反向高压吸收，以免其叠加在＋300V电压上，使Q3内部的开关管击穿损坏。过压、欠压、过流等保护功能由1H0165R内部电路完成。

　　(5)输出电路

　　该机辅助电源二次回路共提供3组电压。其中⑤－⑦绕组上产生的高频感应电压经D12整流、C7滤波后得到约28V电压，为开关电源智能控制电路及推动电路(由q1、q2、C1、R11等组成)提供工作电压。⑤－⑥绕组上产生的高频感应电压经D11整流，C9、L8、C10、L7滤波获得＋5VSB电压，为微机主板“电源监控”电路提供工作电源。若该电源异常，当采用键盘、鼠标、网络远程方式开机或按下机箱面板启动按钮时，ATX开关电源无法受控启动输出多路直流稳压电源。
