超声波加湿器为空气增加湿度，其工作是靠加湿器中的“超声波换能器”器件。该器件是一种“压电陶瓷晶体”，类似压电蜂鸣器中的压电陶瓷片，只是其固有频率比蜂鸣器要高得多，在超声频以上。

　　当有超声频以上的高频电压加到“换能器”两端时，因“压电效应”，由电振荡变换为机械振荡，其金属片的一端（与水池接触的那一端）将产生超声波，作用于水中，“换能器”附近的水在超声波的作用下沸腾，并在风扇的作用下，通过水箱上的蒸发口，将雾汽吹到空气中，为空气加湿。

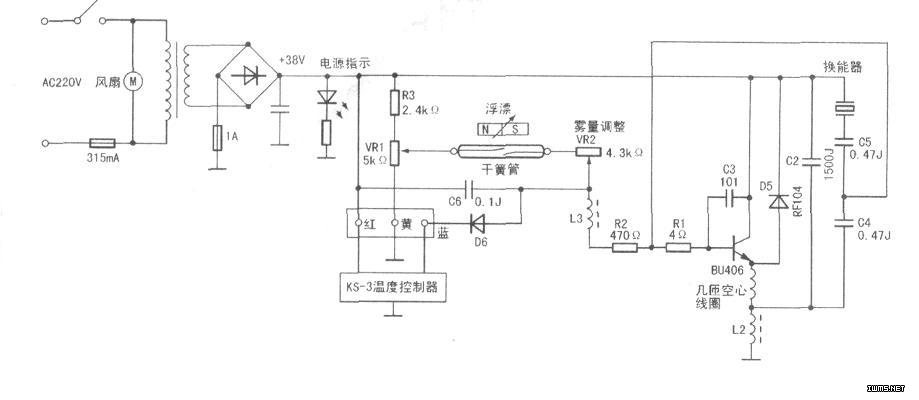

　　那么，加在“换能器”两端的高频电压又是如何产生的呢？上图是北京产亚都YC—D22型超声波加湿器电路（按照实物绘出）。

　　该电路类似于电视机的行振荡与行扫描电路，只是电视机的行振荡是独立设置的，而加湿器的振荡是靠电路的正反馈形成的。振荡管BU406如同电视机的行管，D5等同于电视机的阻尼二极管．C2、C4、C5（及换能器）为逆程电容．L2等同于电视机的行输出变压器初级线圈。

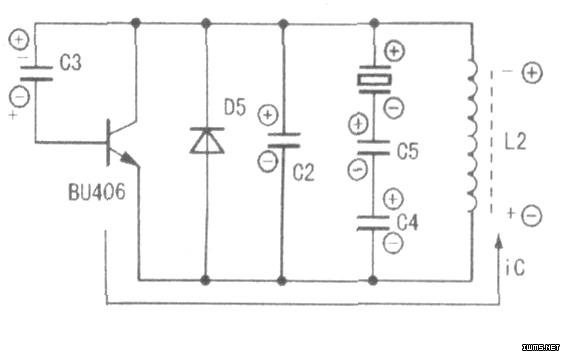

　　高频振荡的形成见右图所示的交流等效图。振荡管BU406因电源供电正常、偏置齐全，将导通，有交流电流IC产生，致使L2产生上负下正的自感电势。正反馈电容C3，形成正反馈电压给BU406的b极，使UB406通导加剧，直至饱和。L2在此刻储能，磁芯“吸”足磁能很快达到“磁饱和”。L2磁饱和后，两端自感电势极性反转，变为上正下负，C2也将其正反馈至BU406的b极，使其迅速截止，L2上的上正下负的自感电势对C2、C4、c5及换能器充电，当电容充到最大值时，L2恰好“泄”

　　磁完毕，且成为充电后电容器的放电路径，并使L2产生上负下正的自感电势。因此时BU406还处在截止状态，所以，自感电势便通过D5阻尼二极管将磁能回归于电源，一个振荡周期就完成了。

　　因L2上负下正的自感电势消失，BU406的e极电位降低，所以BU406再次通导，又重复上述过程，形成振荡。这样，在振荡电容两端，也可说成是在换能器两端，形成了振荡电压，波形类似于单个二极管的半波整流波形——脉冲振荡波，频率高于声频。

　　该机还设有无水保护电路。BU406的偏置电路为：电源+38V→R3→VR1→干簧管→VR2→L3→R2→R1。其中，干簧管置于水池中的一个竖直的空心立柱内，立柱上套有一个环形浮漂，漂内为永久性磁铁。加水后，水池内带磁铁的浮漂受浮力的作用，上升到立柱的中腰处，即为柱内干簧管的半中腰处。干簧管两簧片闭合，BU406偏置电路接通，加湿器正常使用。如水耗干，浮漂落下，干簧管两簧片断开，偏置电路断路，则电路停振，达到保护BU406与换能器的目的。

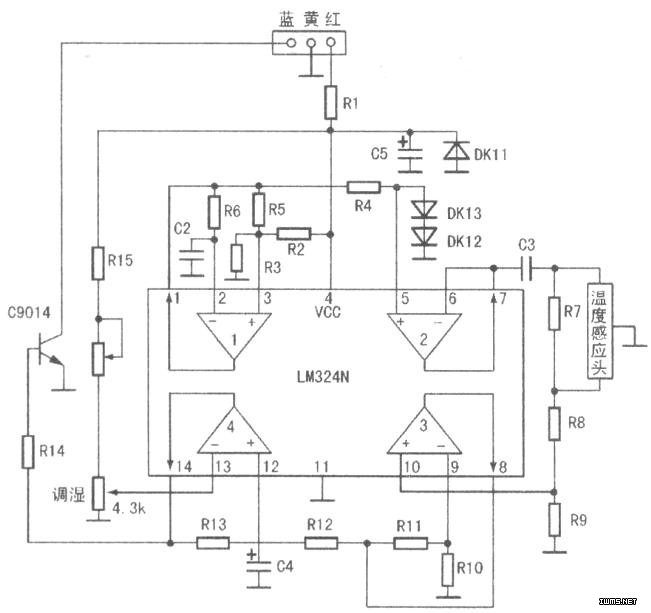

　　另外，亚都YC-D22还有自动恒湿控制电路，如下图所示。它以LM324N四运算放大器为主体，传感器为“湿度感应头”，组成比较电路。湿度感应探头根据空气中的湿度得到湿度电信号，与基准电压相比较，得出“比较电压”，去控制调整管C9014的偏置电流，也就是控制C9014内阻的大小，经拔插线排中的蓝线，去控制振荡管BU406的B极偏置电流，即控制换能器的振荡幅度，也就是控制了蒸发量，达到温度自控的目的。
