制作与调试

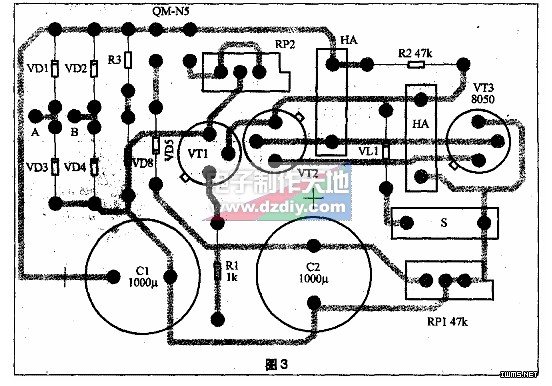

本文提供了整个报警电路印制电路板图，如图2所示，根据此印制电路板图可以先制作电路板，电路板制好后，接着按要求根据报警电路装配图来安装电路并焊接电路板，如图3所示。装配图中A、B两个端点接变压器T的次级，多彩发光二极管VD7可以并接在压电蜂鸣器HA两端。
因为气敏传感器QM-N5的加热丝工作电压为5V，电路板焊好通电时，要调节电位器RP2使气敏传感器的加热丝两端电压为5V。调节电位器RP1的阻值，可以调节有害气体报警电路的灵敏度。调试时，先接通电源，预热10min后，用打火机的出气口对准气敏传感器，边轻轻按压打火机(打火机出气，但不要使打火机出火)，边缓缓微调电位器RP1的阻值，使压电蜂鸣器HA刚好发出报警声。停止送气，压压蜂鸣器HA应停止报警。几分钟后再用同样的气体送气，检查报警器是否能迅速动作报警。反复几次，提高报警的灵敏度，使其能可靠的工作。调试完毕后，将电位器RP轴柄上的紧固螺母拧紧即可。
