一.电路工作原理

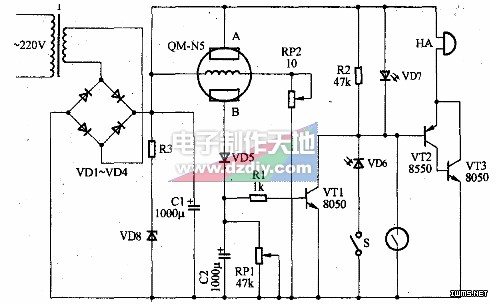

    该多功能报警器由电源电路、有害气体检测电路。防盗报警器件、天亮“小闹钟”器件和声光报警器件组成，如图所示。

    电源电路由电源变压器T、整流二极管VD1～VD4、滤波电容器C1和稳压二极管VD8组成。

      有害气体检测电路由气体传感器QM—N5、可调电阻RP1、RP2、二极管VD5等器件组成。

      防盗报警器件主要由干簧管和小磁铁组成。

    天亮“小闹钟”器件主要由开关S和光敏二极管VD6组成。

      声光报警器件主要由多彩发光二极管VD7和压电蜂鸣器HA组成。

　　1.有害气体报警电路工作过程平时,气敏传感器QM-N5不接触有害气体(一氧化碳、煤气、液化石油气等),其A、B两极间的电阻值很大,这时二极管VD5不导通,使三极管VT1、VT2、VT3均截止,声光报警器件不工作.当被监控区的有害气体的浓度达到一定值时,气体传感器A、B两极间的阻值将变小,使二极管VD5导通,这时器件E2、R1会延时一段时间(延时很短,主要是预防误报警),延时结束后三极管VT1、VT2、VT3均饱和导通,使压电蜂鸣器HA发出报警声,多彩发光二极管VD7发出多彩光,实现了有害气体报警的要求.

　　本电路图额外应用:小闹钟和防盗报警1.天亮"小闹钟"电路工作过程白天开关S是断开的,到晚上可以闭合.晚上S闭台后,光敏二极管VD6接收不到光,这时VD6不导通,使三极管VT2、VT3均截止;声光报警器件不工作.当天变亮或光线达到一定要求时.光敏二极管VD6感知信号使其内阻变小而导通,使三极管VT2、VT3均饱和导通,声光报警器件发音、发光实现天亮"小闹钟"的目的.

　　2.防盗报警电路工作过程干簧管只有配合小磁铁才能工作,即小磁铁靠近干簧管时干簧管触头就断开,反之则闭合.平时干簧管和小磁铁是在一起的,即干簧管触头是断开的(无盗贼时),三极管VT2、VT3均截止,声光报警器件不工作.当盗窃者把干簧管处隐蔽的小磁铁移动时,干簧管触头闭合,使三极管VT2、VT3均饱和导通,声光报警器件发音、发光实现防盗报警的目的.

　　元嚣件选择气敏传感器选用QM-N5型气敏器件;VT1、VT3均选用S8050硅NPN型晶体管,VT2选用S8550硅PNP型晶体管;RP1、RP2选用自锁式有机实心电位器;VD1~VD5选用lN4007的整流二极管;C1、C2选用耐压值为15V的电解电容R1~R3均选用1/4W的碳膜电阻或金属膜电阻;压电蜂鸣器HA选用HY-3015A,电压:3V~24V;VD6选用一般的光敏二极管;VD7选用多彩发光二极管.T选用220/6V、5W的电源变压器.
