千越牌QY150A型滚动按摩器工作原理分析
来源:本站整理  作者:佚名  2011-08-25 07:14:50



  越牌QY150A型滚动按摩器具有按摩舒适、滚转能正反转动、速度可调等特点,有一定的保健和治疗作用。

  一、结构简介与工作原理

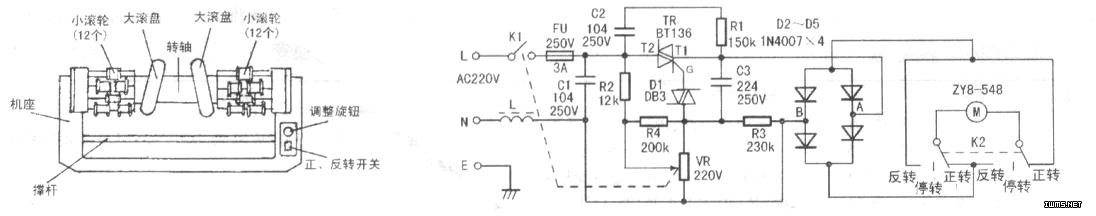

  该按摩器工作电压AC220V,电机功率40W,转速50r/min~150r/min.连续滚动时间30min~40min,滚轮正、反转可选。整机结构如下左图所示。转轴上装有一对大滚盘和两组小滚轮(每组12个),由电机驱动转轴带动大滚盘、小滚轮同步转动。大滚盘为斜面安装,转动时产生扭曲轨迹及小滚轮绕转轴自转,以代替人手施于足、颈、背、腰和大小腿各部位,形成捏、搓、挤、按、推拿等按摩动作,刺激各部位反射区,起到保健和治疗作用。

  二、电路剖析

  根据实物绘出电路如下右图所示。电路由无级交流调压电路、整流与变换转向电路和高频滤波与保护电路组成,各部分原理叙述如下:

  1.无级交流调压电路由

  双向晶闸管IR、双向触发二极管D1、电位器VR及R2、R3、R4、C3等组成。转动VR.使开关Kl闭合接通电源,220V交流电源经R2、R4、R3、VR给C3充电。当C3的两端电压达到Dl的转折电压时(约30V),Dl导通,其触发电压加至双向晶闸管的控制极G而使TR导通,无级交流调压电路通电工作。调节VR可改变IR的导通角,从而连续无级控制输出交流电压值,实测负载电压在65V~120V之间变化时,电机M的可调转速在50r/min~150r/nin之间。

  2、整流与变换转向电路

  由D2~D5、转向开关K2和永磁式直流电机M组成。交流调压电路输出的信号经D2~D5整流后,向M供电。将K2拨向“正转”挡,电流正向流过电机绕组,M正转;将K2拨向“反转”挡.M反向转动。M带动大、小滚轮(盘)正转或反转。当K2处于“停止”挡时,断开直流电压,M停止转动。

  3.高频滤波与保护电路

  Cl、L组成L型高频滤波电路,以提高抗干扰性能,减少干扰。FU串联在交流电源输入端,当过压、过流或短路时,FU自动熔断断开电源。由C2、Rl组成的RC吸收回路,防止过压击穿双向晶闸管。
