基于OPNET的RFID系统信道研究
来源:本站整理  作者:佚名  2011-08-25 07:14:56





3 信道研究
    RFID系统是按电磁耦合的原理,利用电磁场或电磁波为传输手段,完成非接触双向通信,以获取相关数据。换言之,标签与读写器之间的数据传输是通过空气介质以无线电波的形式进行的。
3.1 自由空间传播损耗
    自由空间中不考虑任何大气的影响,不被障碍物阻挡,所以自由空间传播损耗计算方法为:
    式中:d为距离。
    在自由空间中由于没有阻挡,电磁波传播只有直射,不存在其他现象。然而在室内环境下,由于墙壁、门窗和其他物体的存在,电磁波传播有直射波与多重反射波、透射波,还有物体棱角边缘的绕射产生的绕射波。这就造成室内电波传播的多样性和复杂性,所以在研究这种情况下的信道时就必须考虑多径、噪声等对通信质量的影响。
3.2 BPSK调制信号经过高斯白噪声信道和瑞利信道

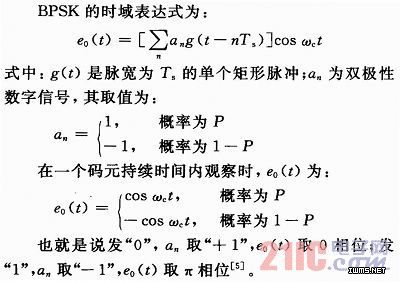

    BPSK是用二进制数字信号控制载波的两个相位,通常这两个相位相隔π弧度,例如用相位0和π分别表示二进制“1”和“0”。
3.2.1 BPSK调制信号经过高斯白噪声信道
    在通信系统中噪声是一个随机过程,很难通过简单的计算方式预测某个时刻噪声信号的强度,因此从概率论的角度去分析噪声。白噪声存在于整个频谱范围内,所以在任何的信道内都存在高斯白噪声。
    对于一维的高斯随机变量x,如果它的均值为μ,方差为σ2,则随机变量x的概率p(x)为:

    在了解了信道的特点后对信号通过信道后的误码率进行仿真分析。本文采用Matlab中自带的Simulink模块,对BPSK调制信号经过高斯白噪声信道的性能进行仿真分析,系统组成如图4所示。

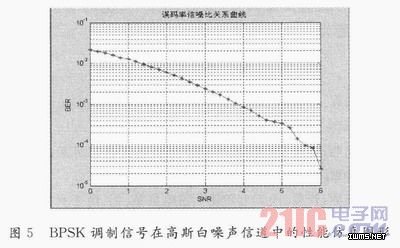

    对模块参数进行设置,然后进行仿真分析,BPSK调制信号在高斯白噪声信道模型下的仿真图形如图5所示。


上一页  [1] [2] [3] [4] [5]  下一页
