基于OPNET的RFID系统信道研究
来源:本站整理  作者:佚名  2011-08-25 07:14:56

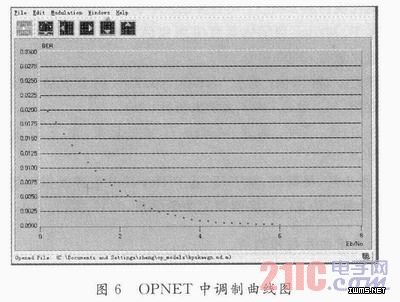

    将所得的误比特率数组存储在OPNET的modulation curve产生的EMA代码中,并命名为bpskawgn,所得的调制曲线如图6所示。



3.2.2 BPSK调制信号经过瑞利信道
    如果一个随机变量r服从瑞利分布,则它的概率密度函数为o.jpg,0<r<8。式中的σ2是决定瑞利分布的参数,称为瑞利分布的包络,瑞利随机变量r的值等于p.jpg,方差等于(4-π)σ2/2。采用Matlab中自带的Simulink模块,对BPSK调制信号经过瑞利信道的性能进行仿真分析。系统组成如图7所示。

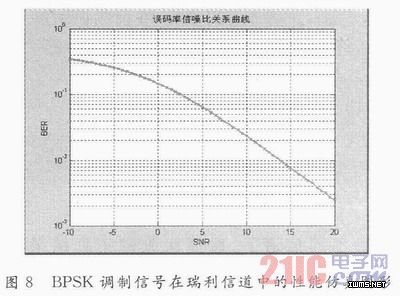

    对模块参数进行设置,然后进行仿真分析,BPSK调制信号在瑞利信道模型下的仿真图形如图8所示。


上一页  [1] [2] [3] [4] [5]  下一页
