基于STC89C52的多通道脉搏采集系统设计
来源:本站整理  作者:佚名  2011-08-25 14:56:32




3.2.2 带通滤波电路
    带通滤波器是一个允许特定频段的波通过、同时屏蔽其他频段的设备。可以由低通滤波器和高通滤波器串联组合而成。

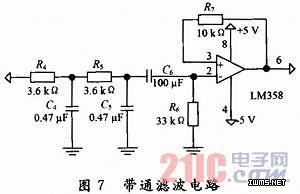

    本系统的滤波电路采用双运放LM358。LM358是双运放集成电路,封装形式有塑封8引线双列直插式和贴片式,其管脚图如图6所示。它内部包括有两个独立的、高增益、内部频率补偿的双运算放大器。其主要特性:短路保护输出;真差动输入级;单电源工作:3.0~32 V;低输入偏置电流;具有内部补偿;共模范围扩展到负电源。带通滤波电路结构如图7所示。
