由图7可以得到在输出功率最大时，负载的最佳阻抗为3．004-j1．849，根据该阻抗值，采用分布参数与集总参数混合匹配的方法来设计输出匹配电路。

    然后，将设计完成的输出匹配网络加入到功率放大电路中进行源牵引仿真，源牵引仿真的原理图与负载牵引图相似，源牵引仿真结果如图8所示。

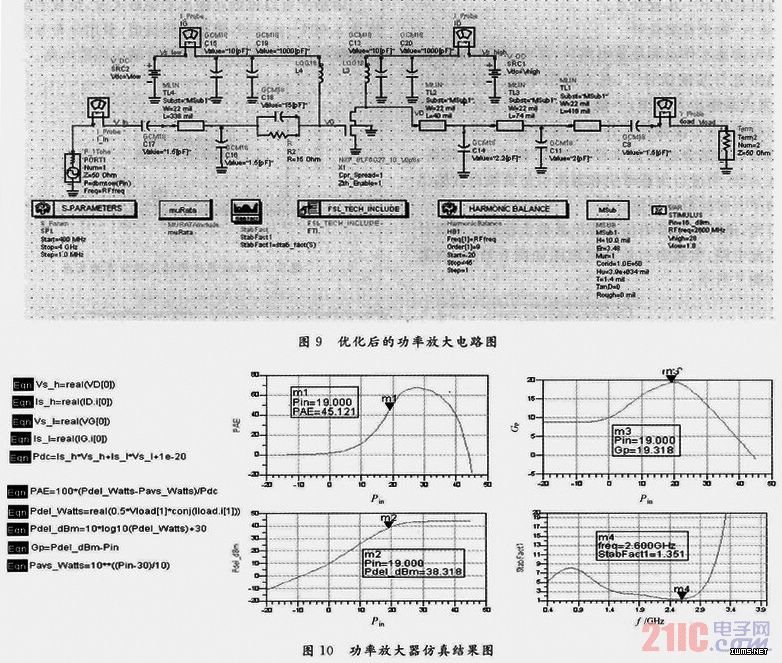

    从源牵引仿真结果得到，在最大功率输出时源阻抗为11．503-j13．802；根据该阻抗值，采用与输出匹配网络相同的方法，利用Smith圆图进行源端的匹配设计，最后根据要求指标进行优化，使得放大器的增益和输出功率更加符合设计要求，经过优化后的功率放大电路如图9所示，仿真结果如图10所示。

    通过最后仿真图可以得到在2．6 GHz时，输入功率为19 dBm时，输出功率为38．318 dBm，即能够达到6．5 W的输出功率。小于功放的1 dB压缩点，功率增益为19dB左右，效率达到45％左右，满足设计指标的要求。

3 结论
    本文提出了利用负载牵引和源牵引相结合的方法设计功率放大器，可以快速设计既满足输出功率又满足附加效率要求的方法，因此可以简化设计流程，极大地方便和加快产品的开发，而且对于射频工程师来讲，利用EDA软件辅助设计是极为重要的，可以大大减少工程师的工作量，并能提高工作效率，降低成本。
