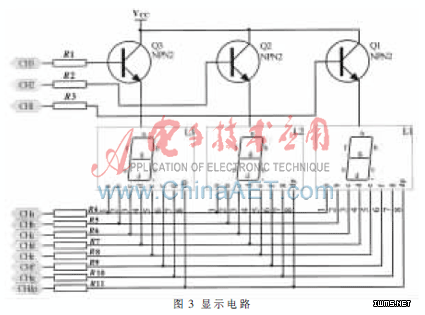

1.5 RS232接口电路
    所测温度除了可以直接显示外，还可以进行串行输出。由于单片机的异步串行通信接口不能进行远距离传输，为此，需要一个RS232接口电路，将其转换为标准的RS232串行通信信号。RS232接口电路采用MAX232芯片，MAX232芯片内含两套RS232接口电路，最大传输距离可达15 m，这个传输距离一般可以满足温度测量的需求。
2 测量误差及补偿
2.1 测量误差产生原因
    由于电阻-脉宽转换电路输出的脉冲宽度与外接电阻和电容的关系为：t=RCln3，对于温度测量仪，这里电阻R包括热敏电阻Rt、连接导线电阻R导和多路转换开关接通电阻R开。连接导线R导在长度确定后可以认为不发生变化，但多路转换开关型号不同或温度改变时，R开要发生变化。另外转换电容C因型号不同或老化，电容值也是不同的，所以即使被测温度没有发生变化，电阻-脉宽转换电路输出的脉冲宽度也会发生变化，即产生温度测量误差。

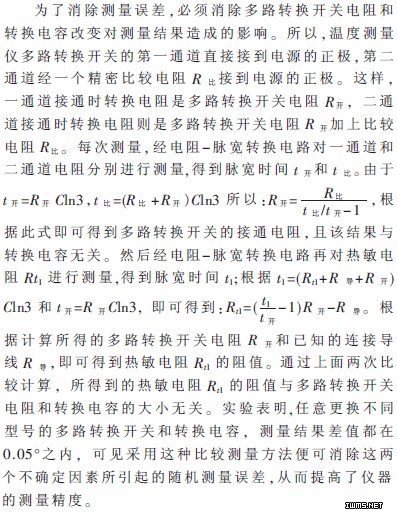

2.2 测量误差的补偿

    基于单片机的多点温度测量仪，采用热敏电阻为温度传感器，经电阻-脉宽转换电路，再由PIC16F876单片机进行处理，实现了多点温度的数字显示，经RS232通信接口，还可将温度数据进行远距传输。采用比较法消除了电阻-脉宽转换电路由于器件参数变化造成的测量误差，提高了测量精度。该多点温度测量仪具有电路简单、无需调试、测量精度高、成本低廉等特点，具有较好的应用前景。

参考文献
[1] 康华光.电子技术基础[M].北京：高等教育出版社,2006.
[2] 刘和平.PIC16F876X单片机实用软件与接口技术[M].北京：北京航空航天大学出版社，2002.
[3] 窦振中.PIC系列单片机原理与程序设计[M].北京：北京航空航天大学出版社，1998.
