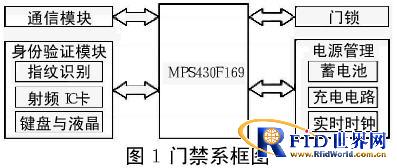

基于MSP430的指纹IC卡身份认证系统如图1所示，主要有三部分组成，第一部分为指纹识别模块，用来实现指纹的采样和比对。考虑到开发周期，系统稳定性等方面的问题，采用了西安紫牛信息技术有限公司的“可编程指纹模块”B IG1080P- H指纹识别模块。第二部分为非接触式IC卡读写电路，采用Philips的串行MF RC531芯片，用来实现非连接的读写控制。第三部分为键盘与液晶电路，键盘用来触发控制箱从低功耗状态苏醒， 液晶用来提示操作过程。选用HF12232F模块，可以显示7.5×2个（16×16点阵）汉字。
MFRC531是应用于13.56MHz非接触式通信中高集成读写卡芯片系列中的一员。该读写卡芯片系列利用了先进的调制和解调概念， 完全集成了在13.56MHz下所有类型的被动非接触式通信方式和协议。

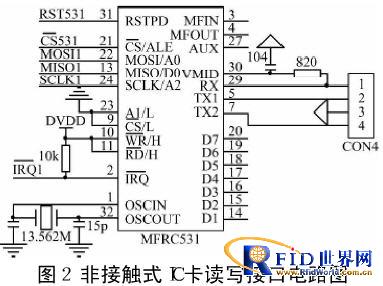

MFRC531支持ISO/IEC14443A/B的所有层和MIFARE经典协议， 以及与该标准兼容的标准。支持高速MIFARE非接触式通信波特率。内部的发送器部分不需要增加有源电路就能够直接驱动近操作距离的天线（可达100mm）。接收器部分提供一个坚固而有效的解调和解码电路，用于ISO14443A兼容的应答器信号。数字部分处理ISO14443A帧和错误检测（ 奇偶&CRC）。此外，它还支持快速CRYPTO1加密算法，用于验证MIFARE系列产品。与主机通信模式有8位并行和SPI模式，用户可根据不同的需求选择不同的模式，这样给读卡器/终端的设计提供了极大的灵活性。在本系统中，与主机通信模式选用SPI模式（如图2所示），同时可以节约CPU的IO口资源。

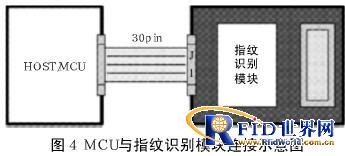

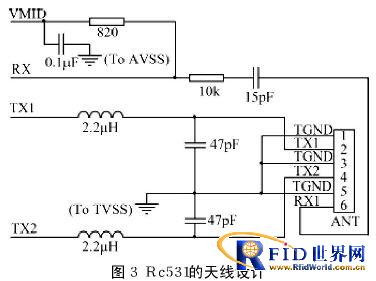

本设计中采用了西安紫牛信息技术有限公司推出的业界第一个“可编程指纹模块”B IG1080P-A指纹识别模块。它是由32位高性能可编程处理器、活体指纹采集芯片和指纹识别核心固件等构成的一个独立的嵌入式指纹识别系统。该指纹模块具有250枚指纹存储能力，具备1S以内的指纹比对性能，支持1∶1和1∶N两种比对模式，能够任意兼容各类指纹传感芯片。它具有两种工作模式：一是独立工作模式，二是从属工作模式（如图4所示）它的TXD和RXD分别和MSP430的UART0连接进行串口通讯。BIG1080P- A的UART是一个标准的通用异步收/发的接口，接口支持的速率115200bps。
在本系统中选用了功耗极低MSP430 作为控制器。它的工作电压范围为1.8~3.6V，有一种活动模式和5种低功耗省电模式，6μs内从等待状态唤醒。这些特点使MSP430系列芯片在电池供电，便携式设备的应用中表现出优良的特性。控制箱采用锂电池给CPU及其他模块供电。由于设备使用频率较低，功耗较少，可以设计当设备在夜晚或者周末非正常工作时间时，采用电话线给锂电池充电。电话局交换机通过提供直流馈电的方式向用户供电，一般直拨电话的空载电压为48V，分机为24V，交换机提供的摘机电流大约20mA。因此，控制箱系统可以主动摘机，然后利用这20mA的摘机电流对电池充电，当然，充电不能在正常工作时间进行，这样会造成监控中心需要传输数据时无法拨通本控制箱号码，因为本方事先摘机时对方会检测到忙音。因此，本方案设计了实时时钟电路，控制箱系统可以知道当前的标准时间，只选择晚上或周末等对系统充电，从而不影响正常的工作。
二、软件开发
1、指纹IC卡身份认证系统的总流程
指纹采集的主要流程如图6所示：首先用户工作人员到系统监控中心提取指纹，管理人员根据当前时刻生成一张存有单次有效随机密码的射频IC卡交予工作人员。然后管理人员再把上述指纹和密码信息及信息有效时段通过电话网下载到对应的控制箱里。

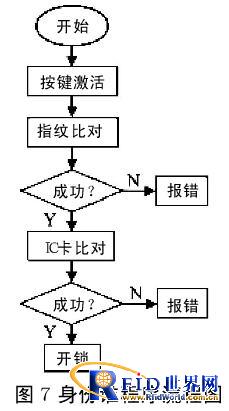

身份认证过程的主要流程如图7所示：工作人员一定要在有效时段内操作控制箱来开锁，首先是通过按钮将平时处于休眠状态的系统激活，根据液晶提示现场输入自己的指纹，控制系统判断本次操作是否在有效时段之内，如果有效则与已通过电话线下载到控制箱内的指纹进行匹配，验证通过后，液晶再提示刷取射频IC卡，控制系统将IC卡内的单次有效随机密码与已下载到控制箱中的随机密码进行匹配。以上匹配都通过了之后，才可以开锁。

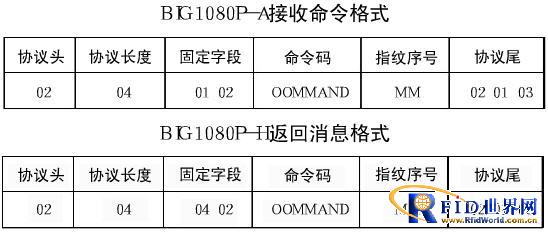

上电后的BIG1080P- A通过串口与控制器通讯，通讯格式如下：
系统能够较好地实现低功耗自供电多重安全性能的设计要求，为高安全保安系统的设计提供了一个理想的思路。适用于金融系统高端客户使用或安装位置分散的大系统单位使用。
