联想I323手机射频接收与发射流程
来源:本站整理  作者:佚名  2011-09-01 08:32:22



  1.射频接收流程

  射频部分GSM900MHz收信通道与DCSl800MHz收信通道组成,下面就以GSM900MHz为例,简单介绍它的射频接收流程。

  天线接收从基站发出的信号经过J601耦合送入U601,U601将935MHz~960MHz接收信号送人带通滤波器U603进行滤波,然后送入U202进行频率解调,最终得到接收的语音信号。

  2.射频发射流程

  U202调制出发射信号TXHB、TXLB,经过匹配网络匹配后进人U601进行放大,最后由天线耦合器J601耦合至天线发射。

  3、功率放大(PA

  )APC-OUT:发射功率控制信号;Tx-EN:发射使能控制信号;BS:频段选择控制信号;VBAT:FA供电脚。

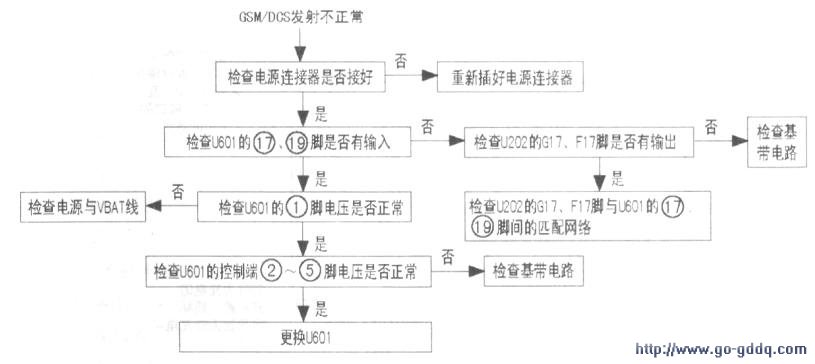

  射频故障维修流程如图所示。
