DAl6846是飞利浦公司于1998年推出的开关电源优化集成电路。该IC的工作频率既可采用固定方式(最低频率为20kHz)，也可采用同步或自由调整模式；其输出端口既可驱动功率场效应管，也可以驱动双极性功率晶体管。

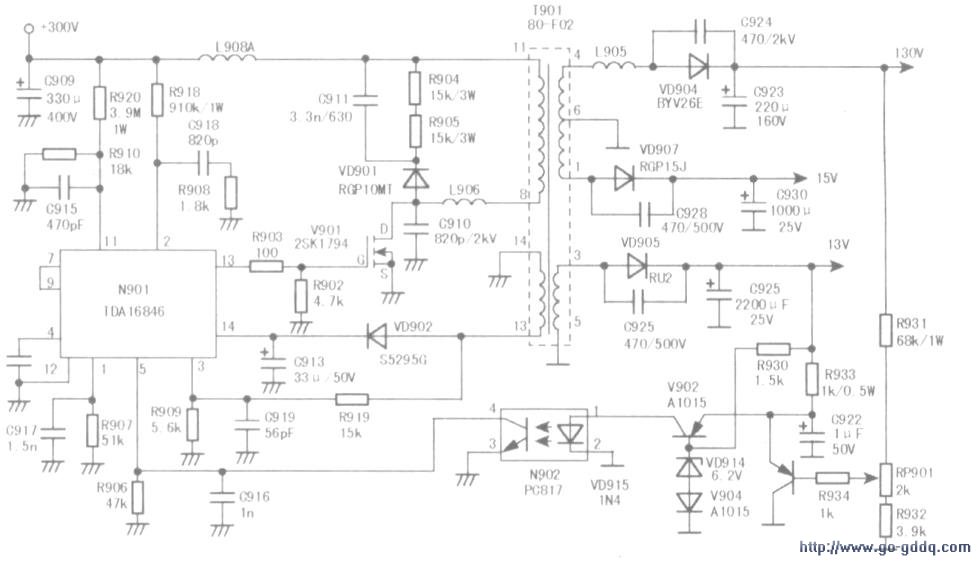

　　TDA16846在康佳K系列彩电(超级芯片TDA9383机芯)中的应用电路如图所示，其引脚功能与实测数据见下表。该机芯彩电屡烧场效应开关管或TDAl6846的检修步骤如下：

　　1.检查TDAl6846（2）脚外接启动电阻在该机芯彩电中，启动电阻R918的正常值为910kΩ，若阻值增至2MΩ，会屡烧场效应开关管或TDAl6846，进而导致开机即烧保险故障。另外，在收看中若不定期损坏开关管，可先代换启动电阻。TCL王牌2111D/E彩电与厦华S系列彩电的启动电阻阻值分别为lMΩ和330kΩ。

　　2.检查TDAl6846（14）脚供电电压是否正常正常时，TDAl6846（14）脚供电电压约为l2V。若异常，检查电容C913和二极管VD902。实修时，建议将C913换为耐压值为l60V的同值电容，以提高其稳定性。若TDAl6846（14）脚电压只有0.3V，但（2）脚电压却高到5.4V，则可能是TDAl6846损坏。

　　3.检查尖峰吸收网络元件该机芯彩电的尖峰吸收网络由C911、R904、R905、VD901等元件组成；TCL王牌2111D/E彩电由C819、C818、R809、D805等元件组成。

　　提示：若+300V电压正常但开关电源仲振，即关机后+300V电容上仍有较高电压，为防止场效应开关管损坏，应先对+30OV滤波电容进行放电，再拆下开关管，否则会扬坏场效应开关营。
